Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar zenos » 17 sept. 2019, 23:28

\_o<

Un peu de contexte, depuis quelques années les joyeux gaillards d'une association nommée Dimension Parabole travaillent à la remise en service du radiotélescope de 10m placé dans le parc de la citée des sciences.

Il y a de ça un peu plus d'un an, suite à une conférence lors des journées des conférences autour du spatial amateur organisées par l'Amsat francophone au lab, nous avons décidé de rejoindre l'aventure pour les aider sur la partie mécanique.

Le problème est : elle tourne mais l'élévation de fonctionne pas.

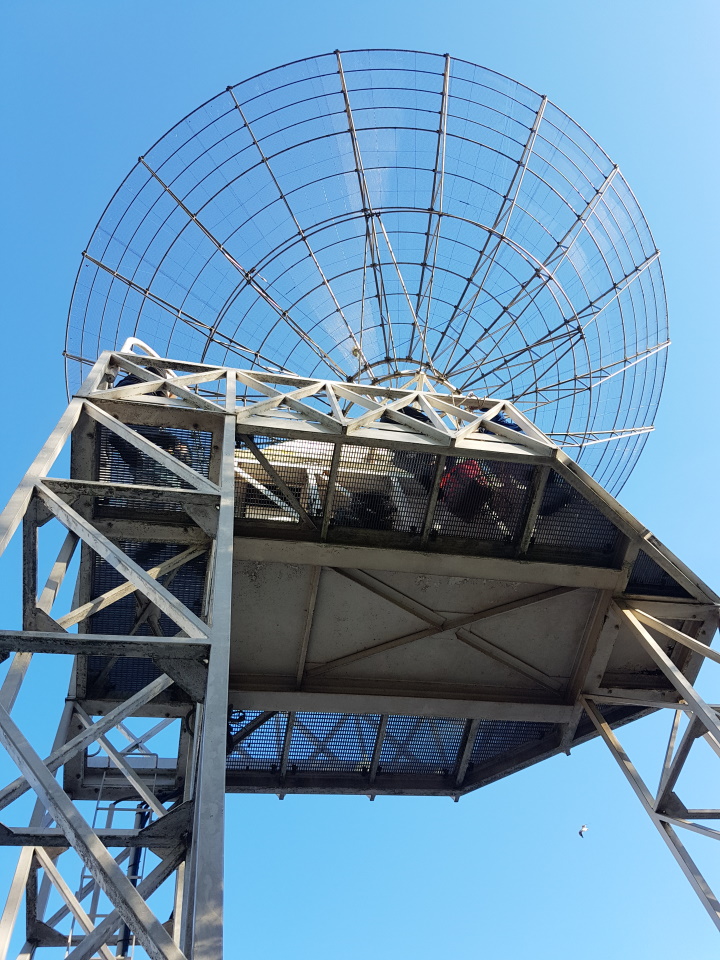

Petite vu de la bestiole :


Après questionnements, tests et expérimentations la première conclusion : le moteur tourne mais rien ne bouge en sortie de réducteur. Il y a un premier problème là. Il y a deux réducteurs : un premier pas trop gros et un second pas petit. L'axe entre les deux ne tournant pas non plus on commence par le petit.

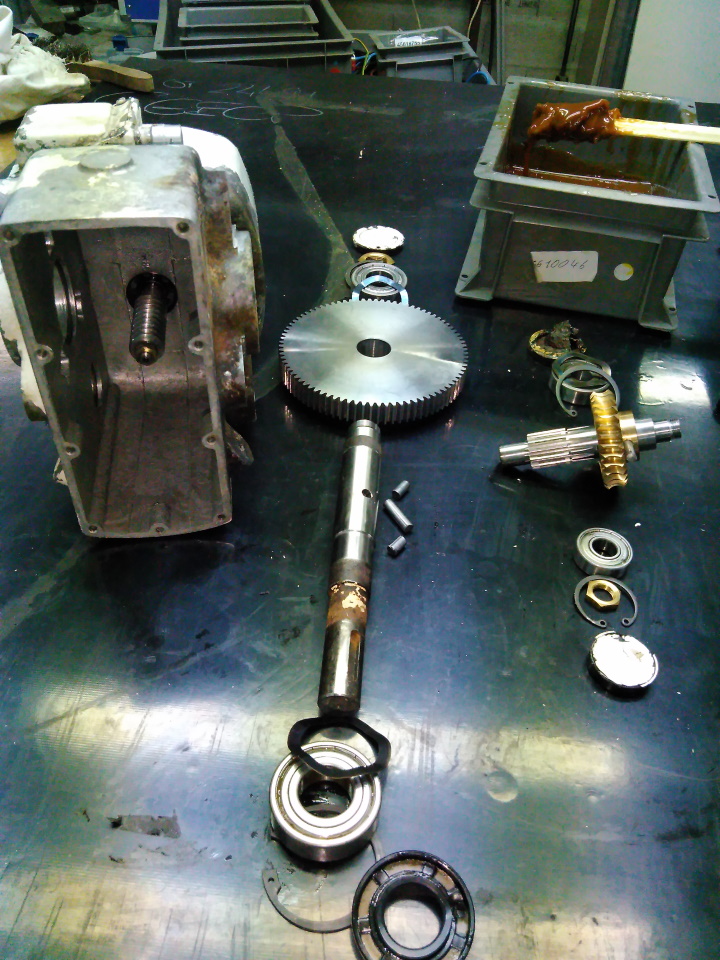

Le moteur et les deux réducteurs.



Je vous passe les péripéties de démontage pour arriver directement à la scène de crime :




L'huile est ... morte et la goupille fusible est cassée. Il est donc probable qu'il y aie également un problème sur le second réducteur. Une session de test est organisée : on essaie de faire tourner l'axe d'entrée du réducteur à la main avec une clef dynamométrique pour mesurer le couple. Résultat : avec 10x le couple nominal rien nada que nenni ... il va falloir démonter.
Démonter ce second réducteur est déjà nettement moins drôle : si on le démonte la parabole "tombe", des cales sont alors fabriquées pour maintenir le tout en place. 2 cales faites avec 3 sections de profilé acier 100x100x5mm soudées ensembles et de tôles de 8mm.
Une fois la parabole bloquée on attaque le démontage du carter du réducteur. Il aura fallu nombre force et énergie pour venir à bout du carter. Constat : l'huile est morte et les roulements sont bloqués par la rouille. Bonne nouvelle : toute la pignonerie est en super état, il suffit de changer les roulements.
Le 1er roulement est accessible et sera démonté délicatement à la disqueuse (sisi comparé à l'oxy-coupage c'est délicat). Le second est monté sur le pignon principal, il faut démonter celui ci pour accéder au roulement et là ..... ça bouge PAS, genre pas DU TOUT...

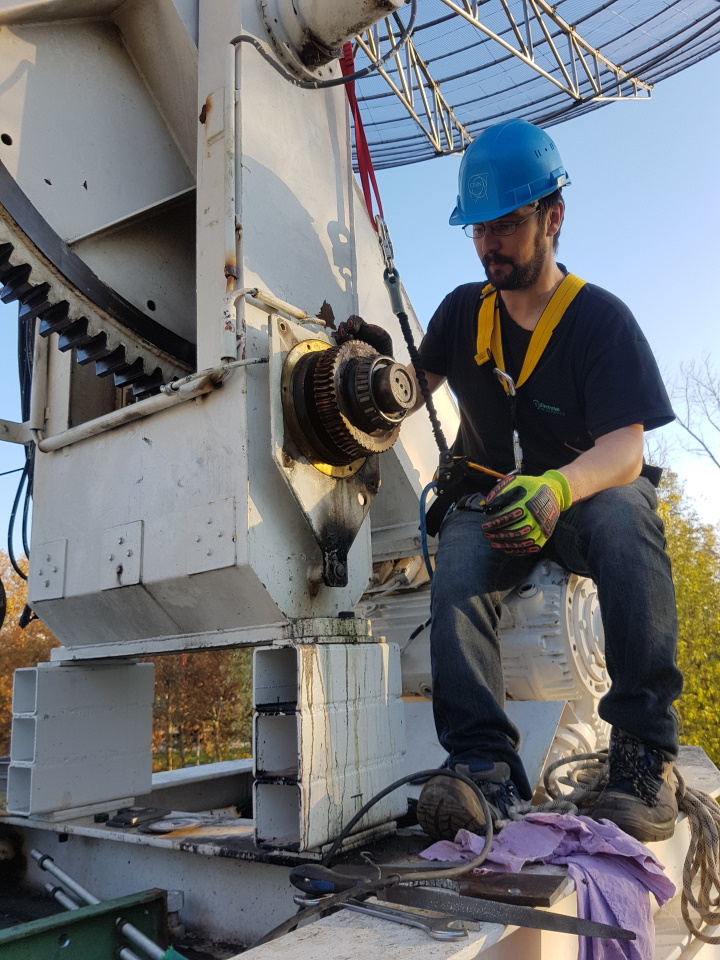

Vue du second réducteur démonté, on voit le pignon récalcitrant. On voit aussi en bas les cales qui fixent la parabole en position (Steve for scale)


On calcule les efforts théoriques à appliquer pour sortir le pignon : entre 10 et 50 tonnes. Aie ...
Grace à un membre de Dimension Parabole les documents d'origine du réducteur sont retrouvés, de là on peut affiner les calculs de la force à appliquer : la fourchette est entre 10 et 20 tonnes. Mieux :) Mais ... on a pas en stock ... Il en existe sur le marché : 5-6k€, ou en location : 700€ la journée ... On a en stock un vérin 20t : on décide d'en fabriquer un
zenos
Electrolab::Staff
Messages : 629
Enregistré le : 24 avr. 2016, 17:05

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar zenos » 18 sept. 2019, 00:34

Rappel du projet : faire un extracteur de roulement 20t pour le pignon de 23cm avec une option pour remplacer le vérin par un 50 ou 60t.

Bon, on va pas réinventer la poudre, un extracteur c'est classique. On va partir sur le maximum de pièces en acier S235 de 6mm qui seront découpées chez un sous traitant (Still Laser pour ne pas les citer), on est à moins de 300€ les pièces + découpes et après c'est du mécano.
Le profilé en T est de la récup issue des anciens monte charge du bâtiment. Le tout est dimensionné "large", on pars sur un facteur de sécurité de 3.

Vue du concept

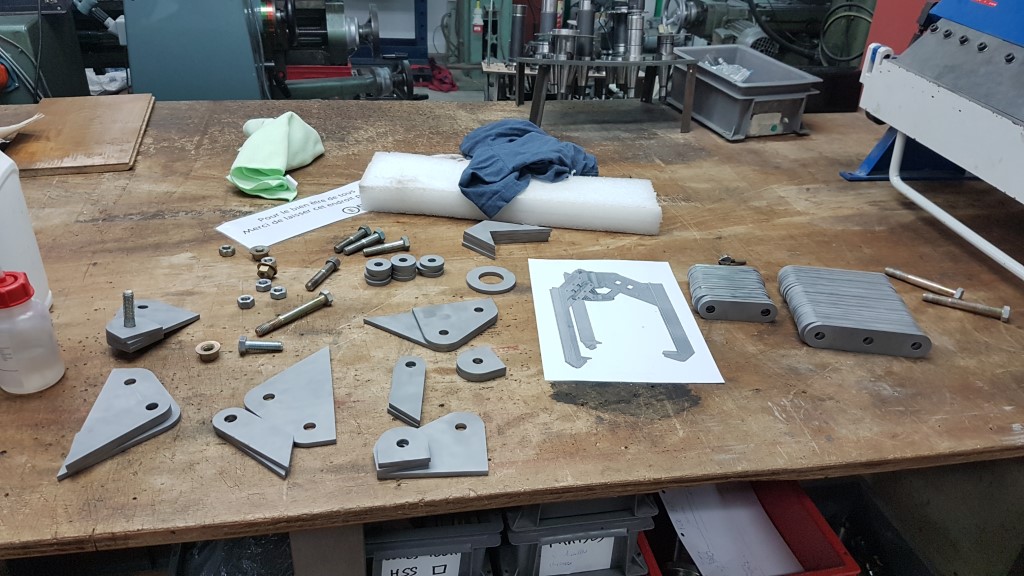

Le kit de pièces
20190516_193827 (Custom).jpg
kit
20190516_193827 (Custom).jpg (198 Kio) Vu 6358 fois

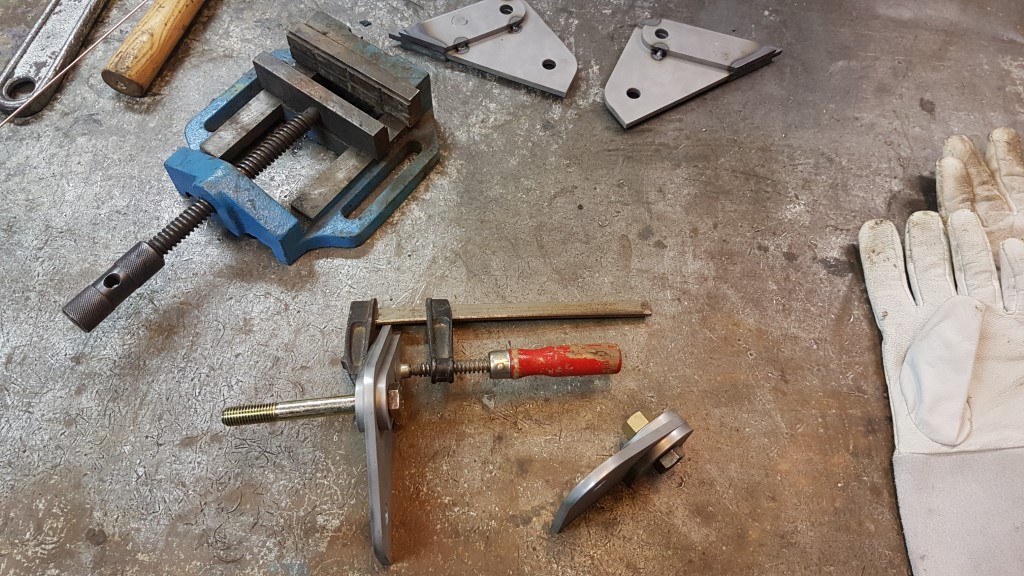

Sous assemblage pour tester le bon fonctionnement
20190515_193344 (Custom).jpg
pré sous assemblage
20190515_193344 (Custom).jpg (143.65 Kio) Vu 6358 fois


On assemble pour souder
20190530_133355 (Custom).jpg
assemblage pour soudure
20190530_133355 (Custom).jpg (261.69 Kio) Vu 6358 fois


Les soudures les plus critiques sont faites au TIG

20190530_134933 (Custom).jpg
soudure tig 1
20190530_134933 (Custom).jpg (130.2 Kio) Vu 6358 fois


20190530_161502 (Custom).jpg
soudure tig 2
20190530_161502 (Custom).jpg (126.94 Kio) Vu 6358 fois

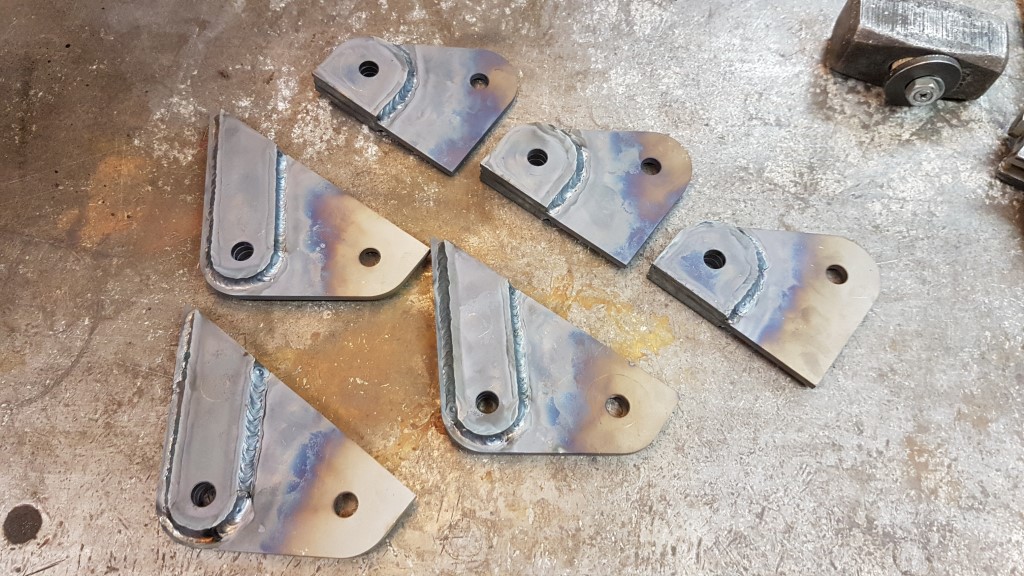

Pièces soudées
20190530_170214 (Custom).jpg
soudure tig 3
20190530_170214 (Custom).jpg (239.33 Kio) Vu 6358 fois


Hub central soudé
20190530_180508 (Custom).jpg
soudure tig 4
20190530_180508 (Custom).jpg (206.24 Kio) Vu 6358 fois


Une fois les pièces soudées, pour les protéger de la rouille j'ai choisi de le procédé de brunissage à chaud plutôt que de la peinture qui se ferait détruire lors des frottements. C'est aussi plus fun :p Je ferais un post dédié sur le procédé mais basiquement (aha) c'est un traitement à base de soude caustique et de nitrate de sodium le tout chauffé à 135°C (Attention aux dangers évidents : brûlures graves, brûlures chimiques graves, destruction des yeux, des bronches, etc.)
Avant brunissage les pièces sont sablées et dégraissées à l'acétone.

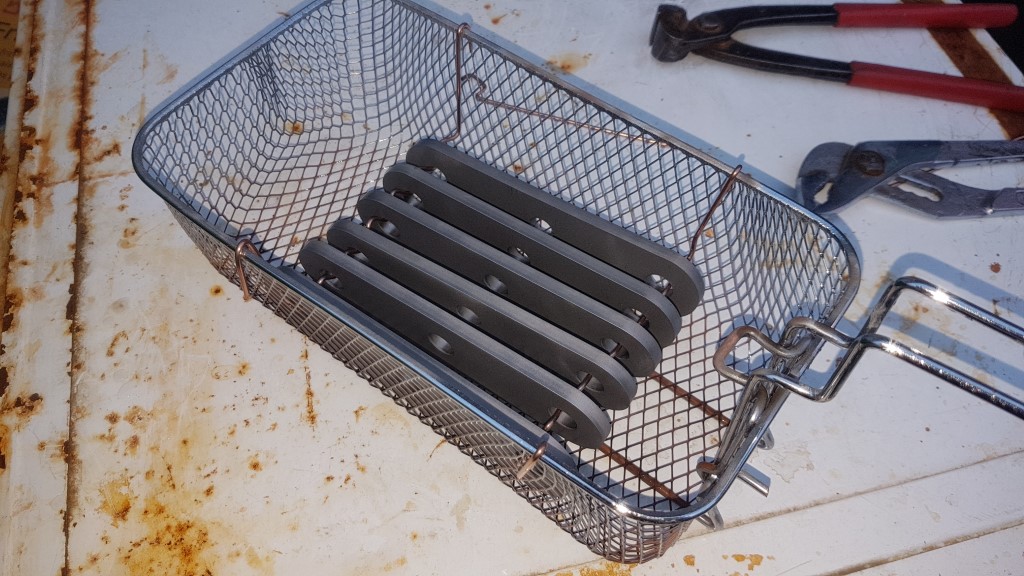

Préparation des pièces avant brunissage
20190530_210753 (Custom).jpg
brunissage 1
20190530_210753 (Custom).jpg (223.34 Kio) Vu 6358 fois

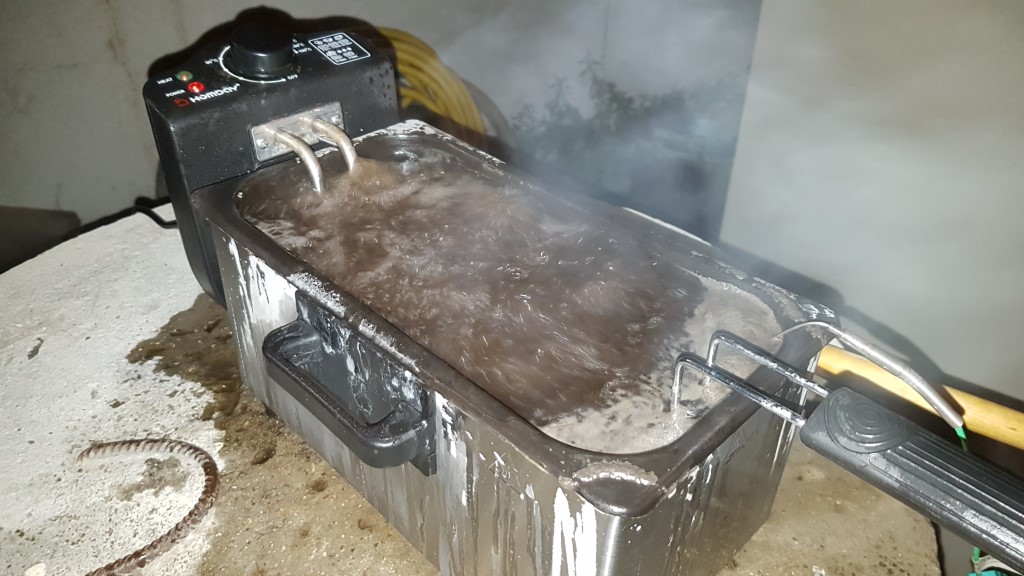

Le bain de brunissage, combinaison, lunettes, visière et gants sont indispensables
20190530_231452 (Custom).jpg
brunissage 2
20190530_231452 (Custom).jpg (166.82 Kio) Vu 6358 fois


C'est chaud
20190530_231521 (Custom).jpg
brunissage 3 (chaud)
20190530_231521 (Custom).jpg (102 Kio) Vu 6358 fois


Pièces brunies
20190531_011757 (Custom).jpg
pieces brunies
20190531_011757 (Custom).jpg (188.58 Kio) Vu 6358 fois


Le traitement fait, on est contents :D

Vient une nouvelle étape d'assemblage pour vérifier que tout va bien.

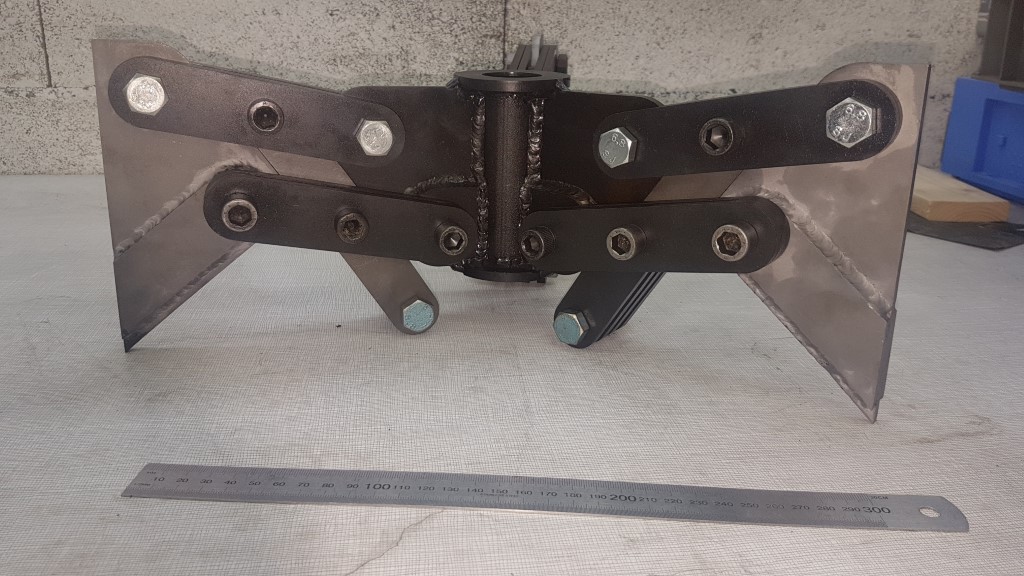

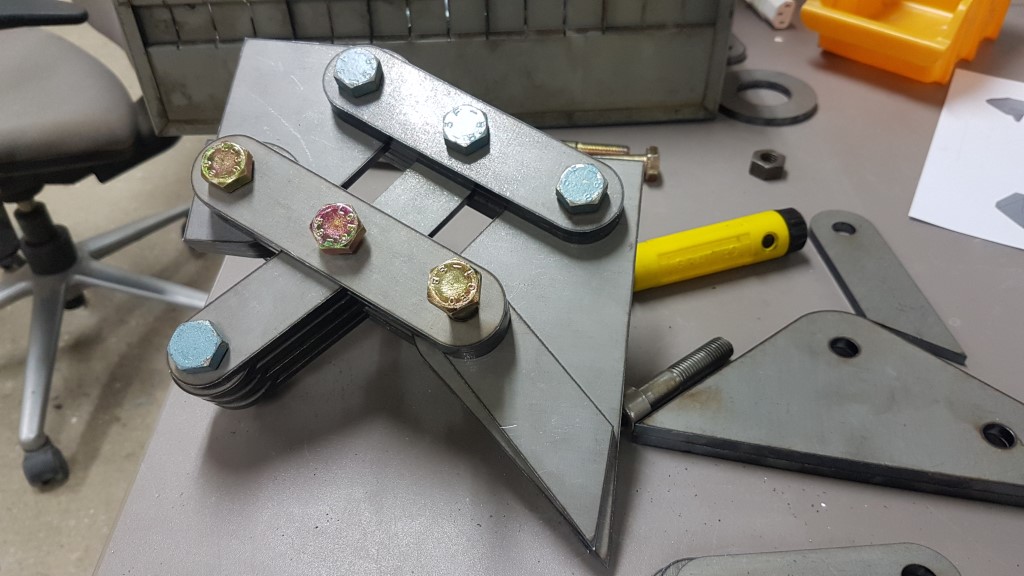

Le crabe
20190531_015051 (Custom).jpg
pré assemblage crabe
20190531_015051 (Custom).jpg (190.85 Kio) Vu 6358 fois


Vient la préparation des bras : on tronçonne le dos à la disqueuse et pliage au chalumeau

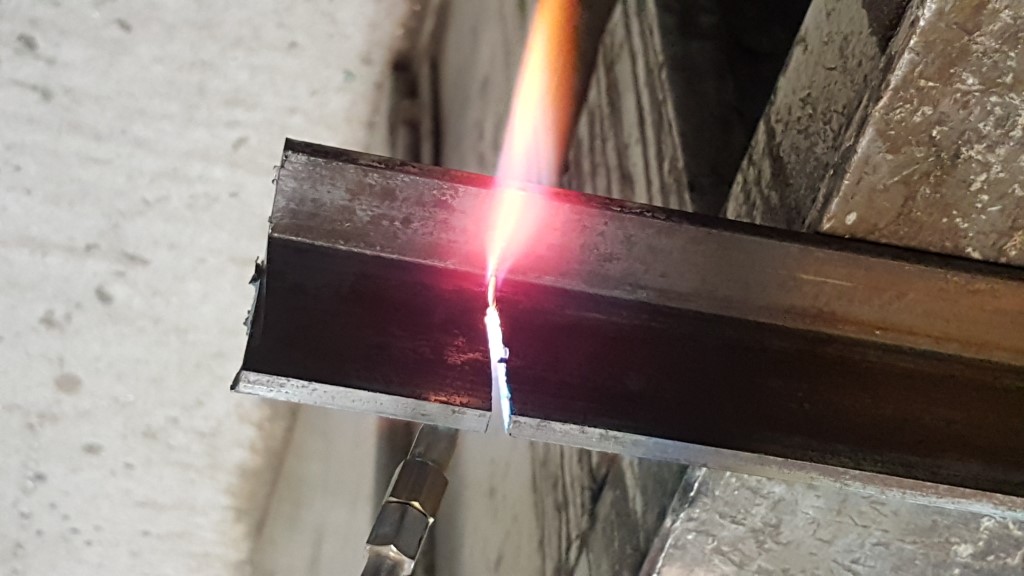

On chauffe et on plie
20190601_183305 (Custom).jpg
pliage
20190601_183305 (Custom).jpg (123.58 Kio) Vu 6358 fois


C'est plié
20190601_183516 (Custom).jpg
pliage 2
20190601_183516 (Custom).jpg (189.68 Kio) Vu 6358 fois


On laisse ça de coté, on passe à la réalisation du hub de poussée.

Usinage d'un bout d'acier rond aux cottes et tronçonnage.

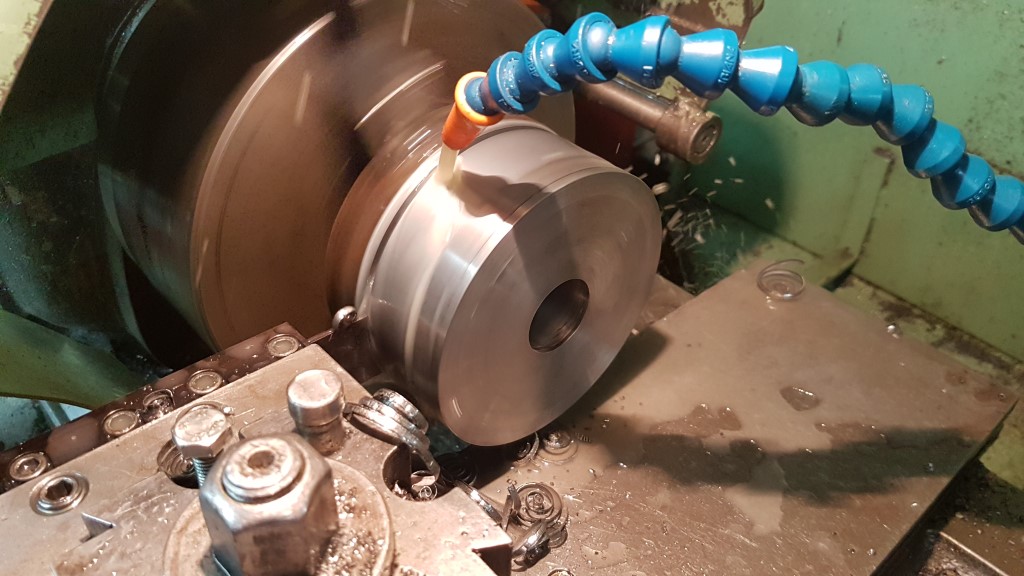

Tronçonnage en cours
20190601_220855 (Custom).jpg
tournage 1
20190601_220855 (Custom).jpg (159.96 Kio) Vu 6358 fois

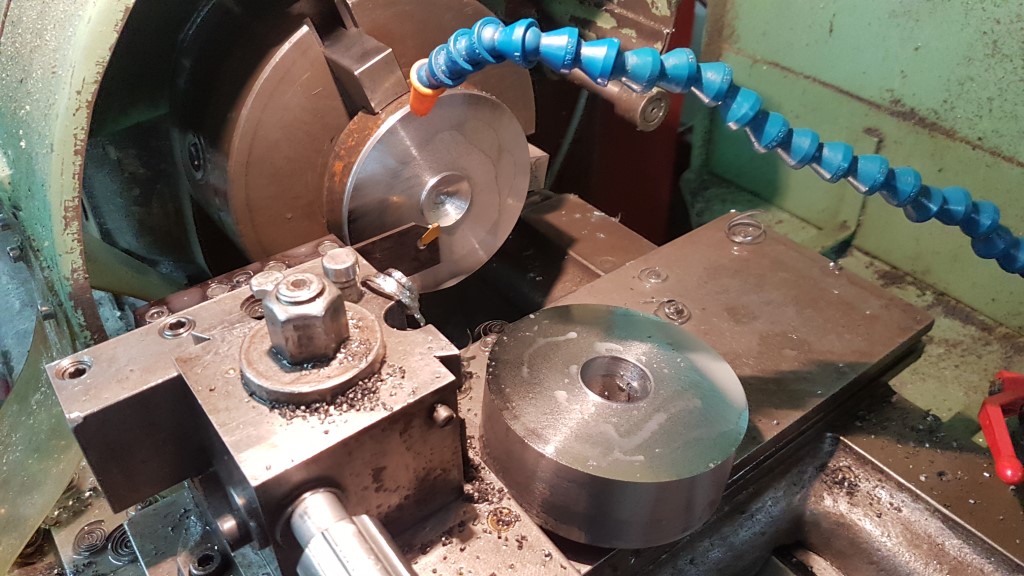

C'est coupé
20190601_221020 (Custom).jpg
tournage 2
20190601_221020 (Custom).jpg (188.75 Kio) Vu 6358 fois


Puis fraisage ... on monte le plateau diviseur sur la dufour et c'est parti.

On fraise une rainure, un tourne de 120° et on répète l'opération. On se décale et on reprends.
20190602_180929 (Custom).jpg
fraisage 1
20190602_180929 (Custom).jpg (202.38 Kio) Vu 6358 fois


Maintenant qu'on a nos 3 blocs aux cottes, on évide
20190602_201009 (Custom).jpg
fraisage 2
20190602_201009 (Custom).jpg (166.3 Kio) Vu 6358 fois

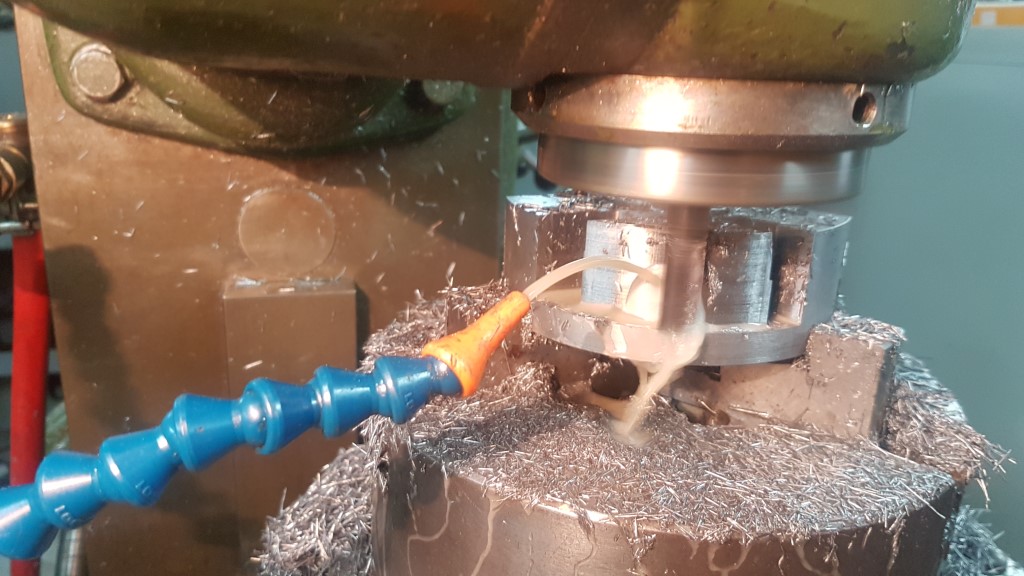

Copeaux
20190602_202351 (Custom).jpg
fraisage 3
20190602_202351 (Custom).jpg (263.21 Kio) Vu 6358 fois

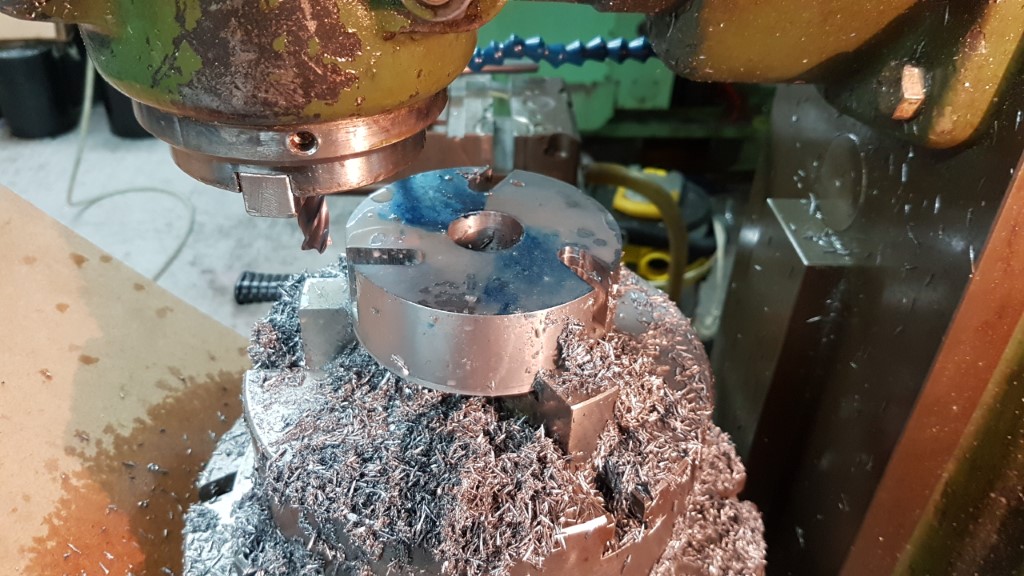

Fin de la 1ere phase de fraisage
20190602_202637 (Custom).jpg
fraisage fini
20190602_202637 (Custom).jpg (189.07 Kio) Vu 6358 fois

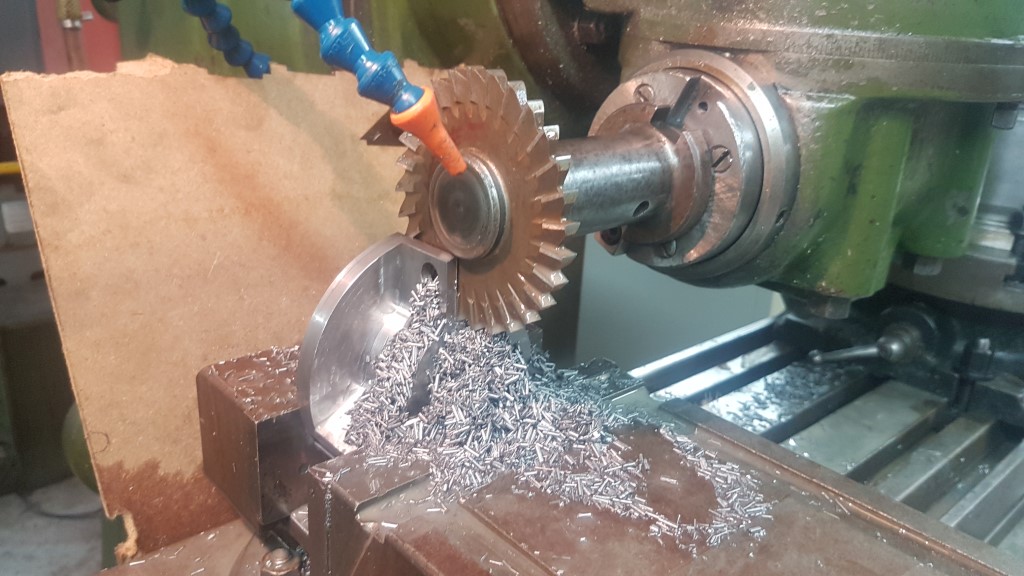

Maintenant que la phase de fraisage au diviseur est passée il reste des rainures à faire. L'outil adapté? La fraise scie.

Nom, nom, nom, nom, nom
20190604_004344 (Custom).jpg
fraise scie 1
20190604_004344 (Custom).jpg (169.44 Kio) Vu 6358 fois


Copeaux, le retour.
20190604_000538 (Custom).jpg
fraise scie 2
20190604_000538 (Custom).jpg (196.1 Kio) Vu 6358 fois

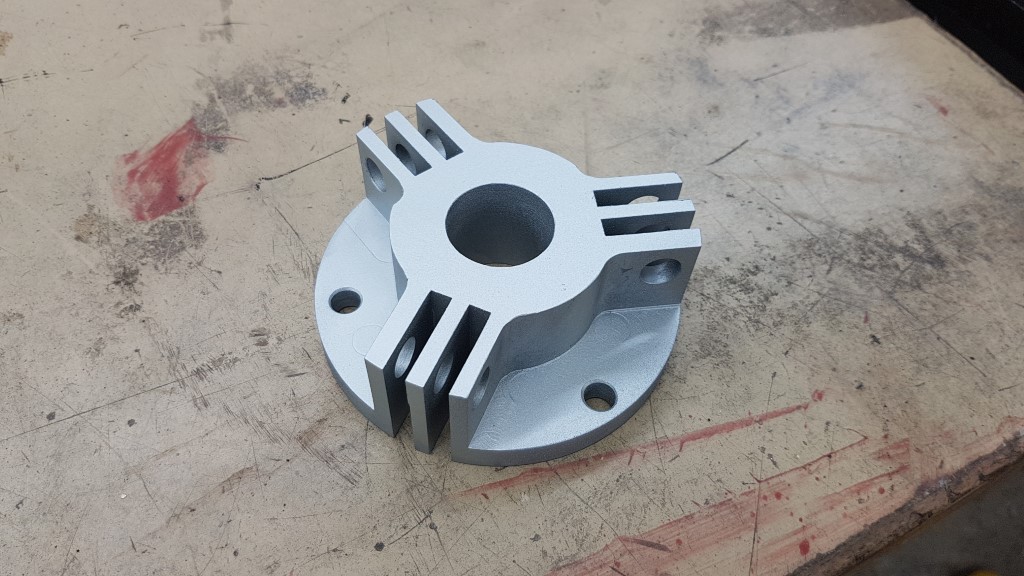

Et une fois peint (galva à froid)
20190915_012955 (Custom).jpg
peint
20190915_012955 (Custom).jpg (183.53 Kio) Vu 6358 fois


Retour aux bras et à la soudure. On a nos bras pliés, reste à souder les renforts. Cette fois on utilise de la baguette basique de 4mm, étuvée à 375°C pendant 6h.

On pointe et soude un renfort
20190914_195421 (Custom).jpg
soudure 1
20190914_195421 (Custom).jpg (154.14 Kio) Vu 6358 fois

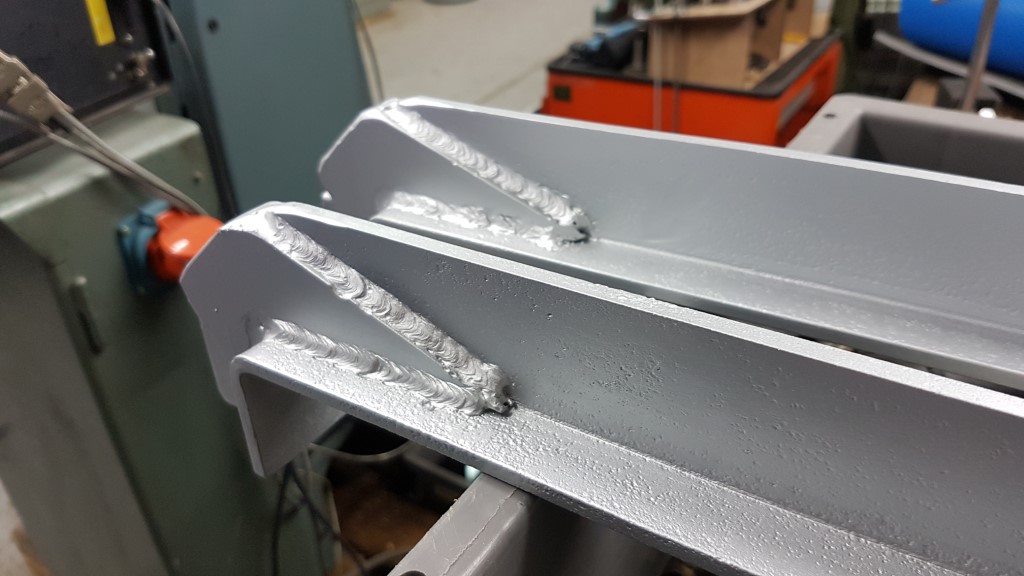

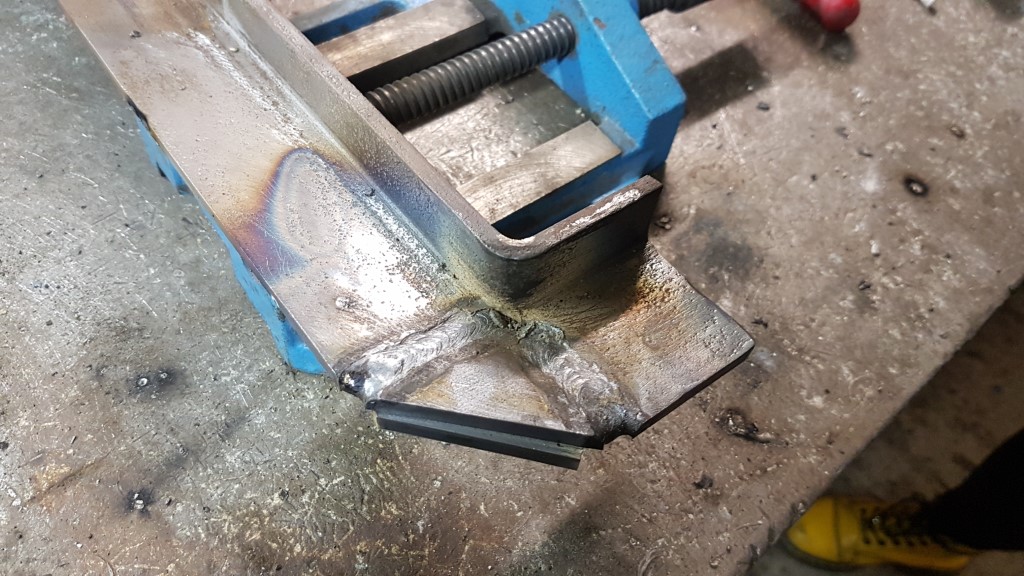

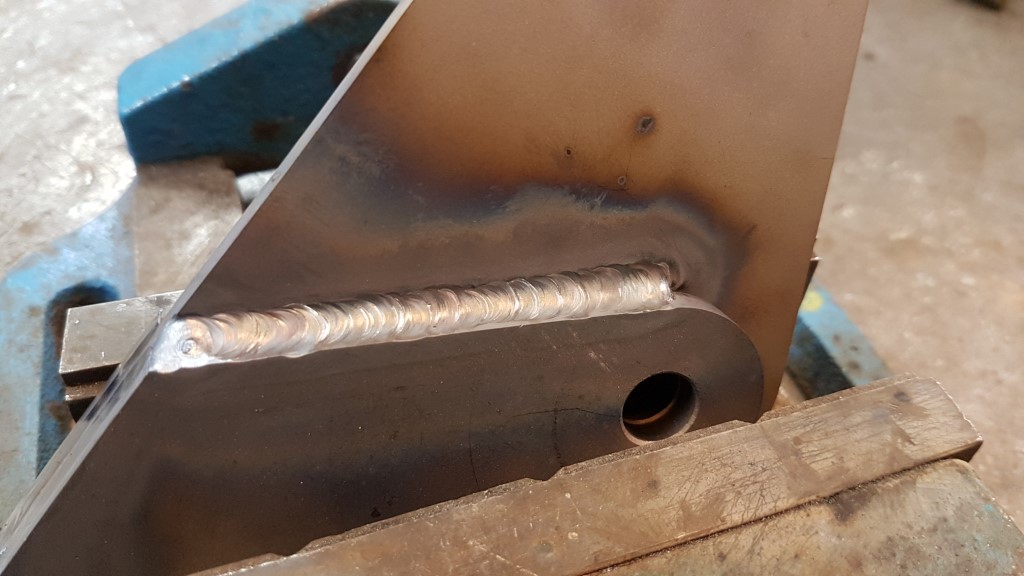

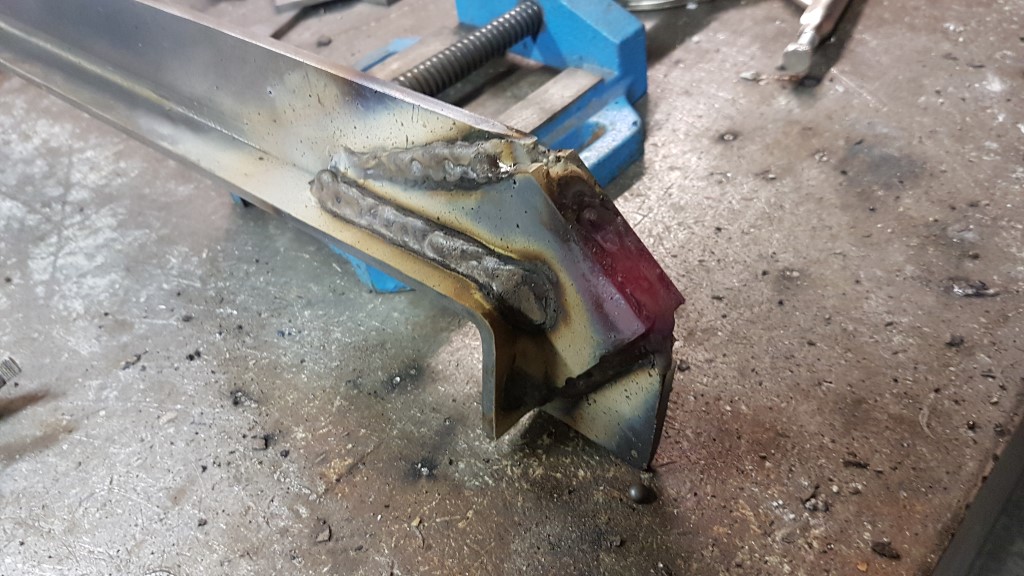

Le coin, biseauté pour permettre une soudure à coeur
20190914_200830 (Custom).jpg
soudure 2 : à coeur
20190914_200830 (Custom).jpg (221.91 Kio) Vu 6358 fois


On soude aussi les dos ensemble, attention ça brule
20190914_201753 (Custom).jpg
soudure 3 : chaud
20190914_201753 (Custom).jpg (196.52 Kio) Vu 6358 fois


Soudé et peint ...
20190915_012422 (Custom).jpg
soudé et peint
20190915_012422 (Custom).jpg (133.33 Kio) Vu 6358 fois


Reste : l'assemblage final
zenos
Electrolab::Staff
Messages : 629
Enregistré le : 24 avr. 2016, 17:05

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar zenos » 18 sept. 2019, 00:53

L'étape miam : l'assemblage

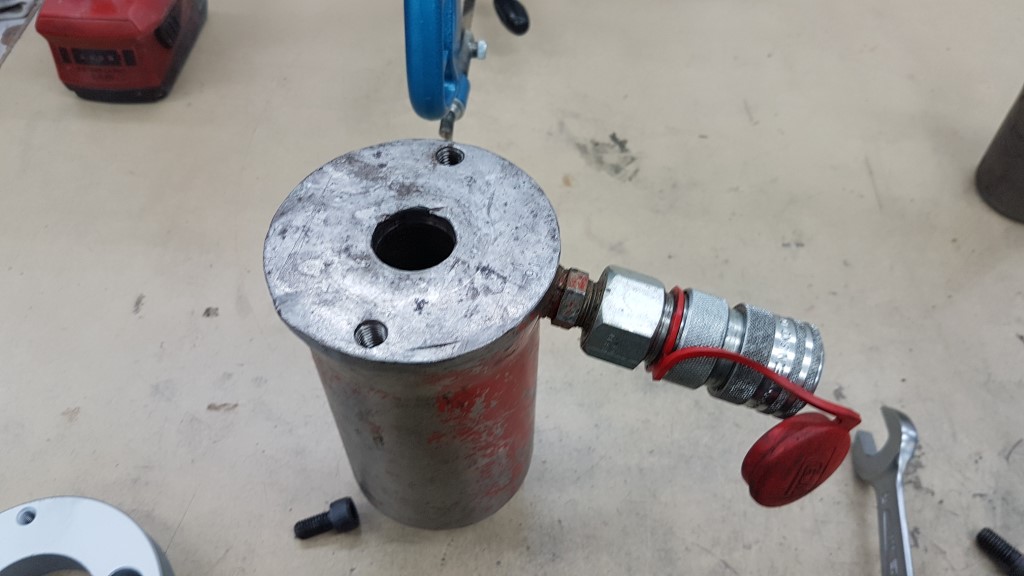

Préparation du vérin : il se fixe par l'arrière avec 2 vis.
20190915_021240 (Custom).jpg
verin
20190915_021240 (Custom).jpg (112.81 Kio) Vu 6353 fois

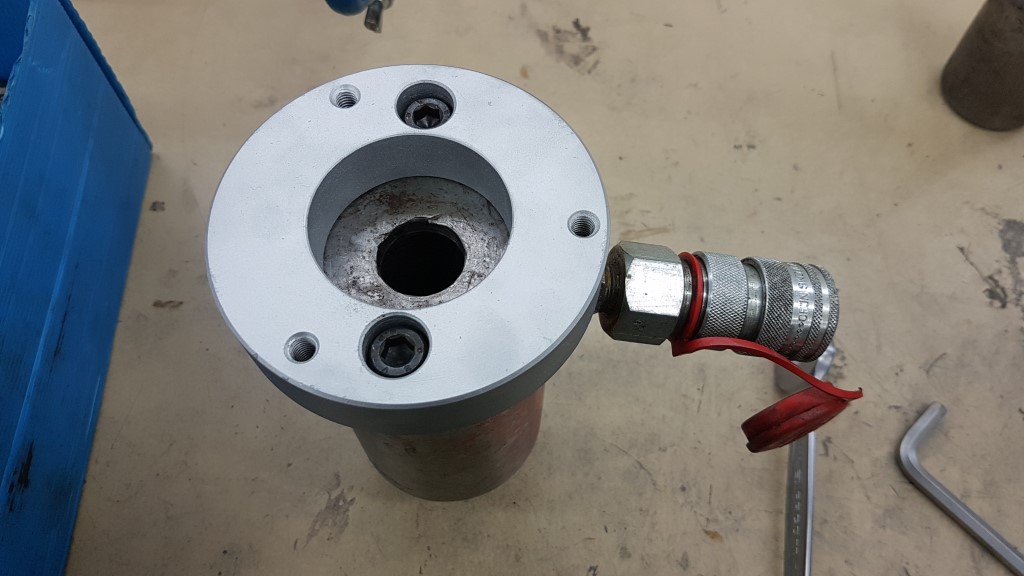

Il faut donc une bague d'adaptation pour se fixer avec 3 vis au hub de poussée. (attention au sens de montage pour ne pas finir avec le raccord hydraulique dans un des bras)
20190915_021507 (Custom).jpg
verin + anneau
20190915_021507 (Custom).jpg (121.81 Kio) Vu 6353 fois

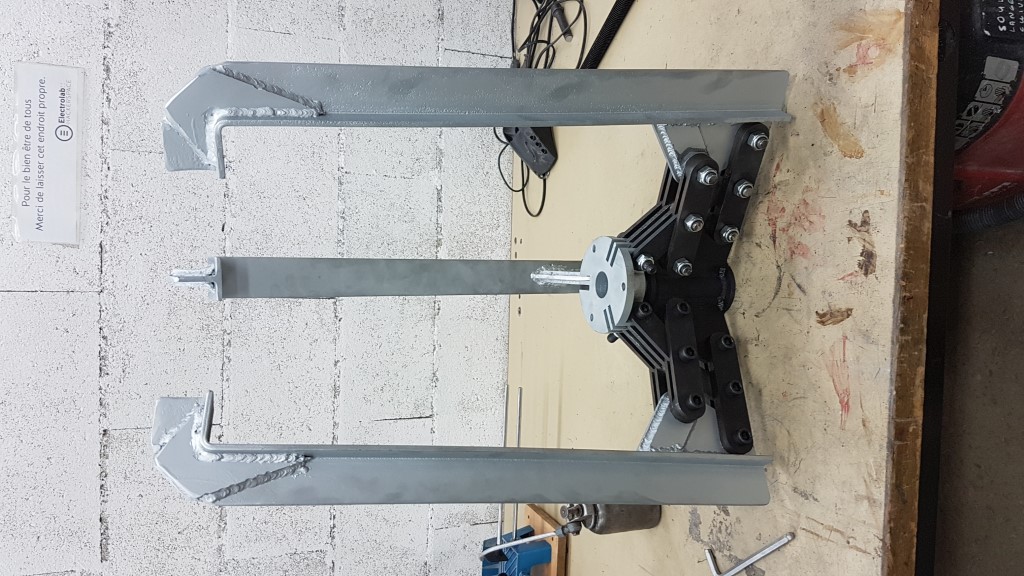

A coté, l'assemblage de l'extracteur avance
20190915_021359 (Custom).jpg
assemblé sans verin
20190915_021359 (Custom).jpg (214.87 Kio) Vu 6353 fois


Les jeux sont un peu longs à régler pour avoir des mouvements fluides sans risquer de bloquer sous l'effort

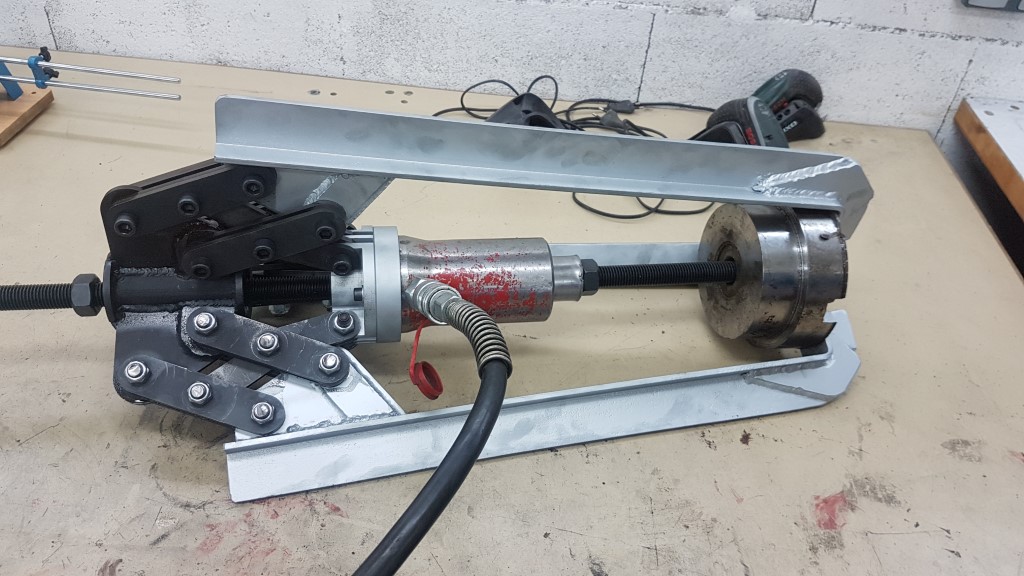

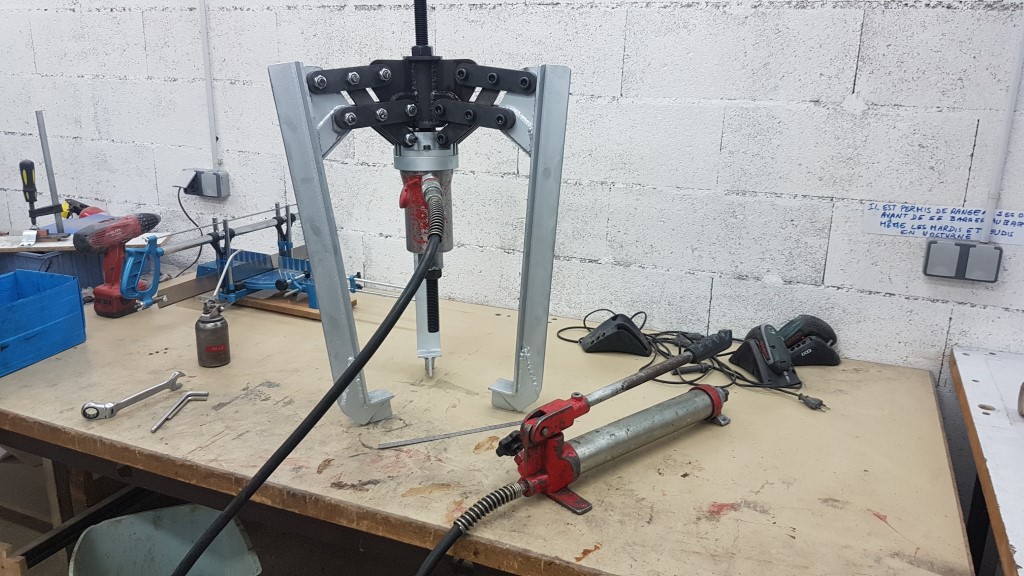

Et le mariage de l'extracteur et du vérin

20190915_022538 (Custom).jpg
assemblé avec verin vertical
20190915_022538 (Custom).jpg (219.09 Kio) Vu 6353 fois


20190915_022222 (Custom).jpg
assemblé avec verin couché
20190915_022222 (Custom).jpg (205.19 Kio) Vu 6353 fois

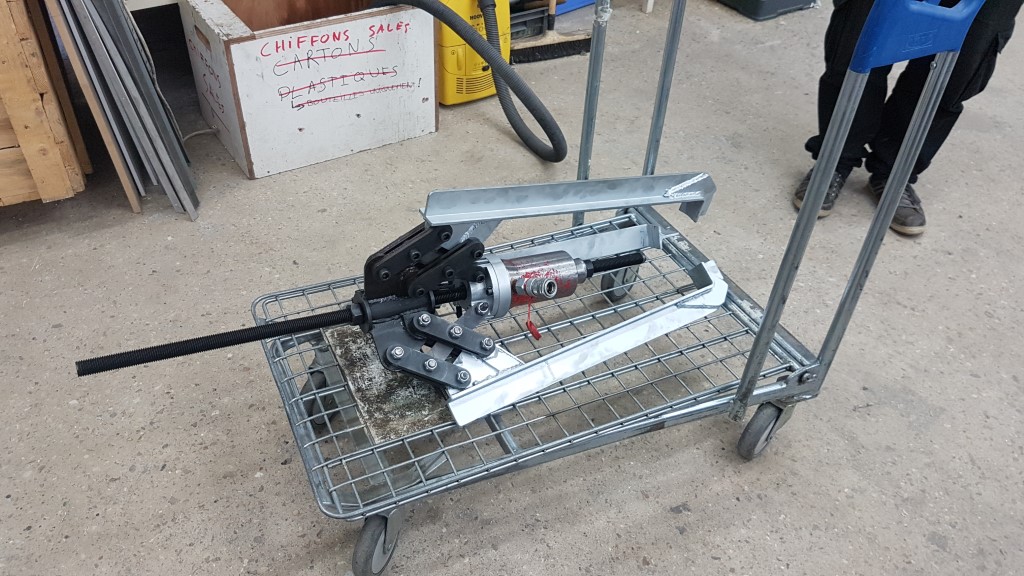

Ca reste transportable ....
20190915_024117 (Custom).jpg
assemblé avec verin chariot
20190915_024117 (Custom).jpg (225.85 Kio) Vu 6353 fois

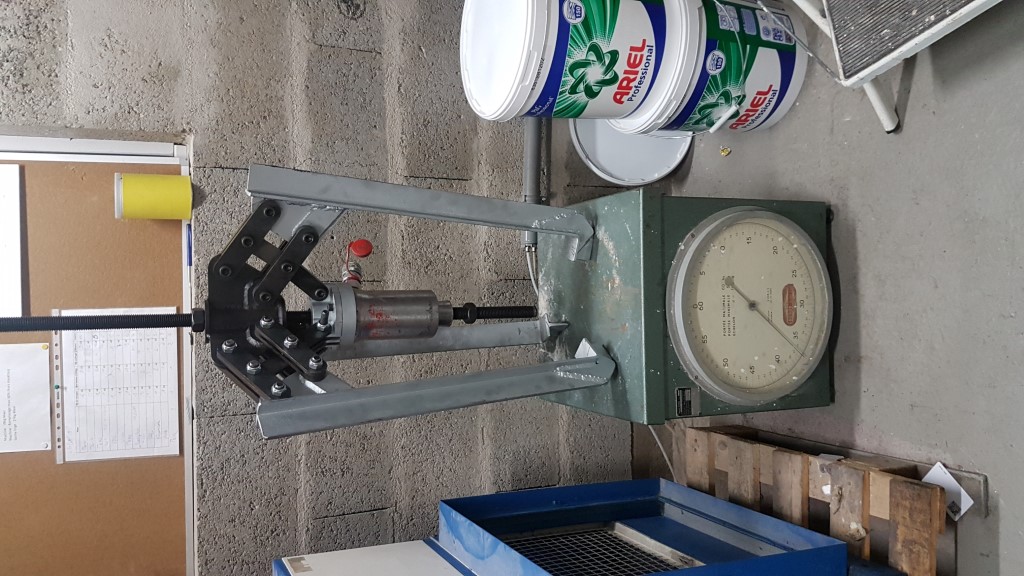

35Kg? Ca reste même soulevable !
20190915_024239 (Custom).jpg
pesage
20190915_024239 (Custom).jpg (206.96 Kio) Vu 6353 fois


On y met un bloc d'acier et on monte à la pression maximale histoire de voir si ça tiens : les 20 tonnes y passent sans problème
20190915_023039 (Custom).jpg
test charge
20190915_023039 (Custom).jpg (179.1 Kio) Vu 6353 fois


La suite : on va l'arracher ce pignon !
Avatar de l’utilisateur
F1CHF
Electrolab::Membre
Messages : 349
Enregistré le : 02 mars 2017, 22:57
Localisation : Franconville
Contact :

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar F1CHF » 18 sept. 2019, 09:22

Sacré boulot et beau reportage
merci
papy F1CHF
Avatar de l’utilisateur
F1OAT
Electrolab::Membre
Messages : 93
Enregistré le : 04 mars 2017, 19:28
Contact :

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar F1OAT » 18 sept. 2019, 21:34

Oui, bravo, c'est top !
Et le reportage photo est très instructif.
Frédéric.
Avatar de l’utilisateur
numa
Electrolab::Membre
Messages : 7
Enregistré le : 17 déc. 2017, 19:21
Localisation : Le Pecq

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar numa » 18 sept. 2019, 23:52

Absolument génial. Bravo pour la conception, la réalisation et le storytelling captivant !
Mouna
Electrolab::Membre
Messages : 44
Enregistré le : 01 mars 2019, 12:14

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar Mouna » 19 sept. 2019, 12:39

C'est super ! Merci pour le récit illustré. J'essaye de passer vendredi pour voir ça ;)
Avatar de l’utilisateur
Airman
Electrolab::CA
Messages : 361
Enregistré le : 13 oct. 2016, 22:04

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar Airman » 22 sept. 2019, 10:52

Ca y est, on a extrait la couronne vendredi soir. Avec ça, elle est venue sans opposer trop de résistance. :hehe:
Avatar de l’utilisateur
f4grx
Messages : 880
Enregistré le : 26 sept. 2016, 13:58

Re: Radiotélescope de la cité de sciences / Extracteur de roulement hydraulique 20/60t

Messagepar f4grx » 23 sept. 2019, 09:49

ouais, moins de 20 tonnes quoi :mrgreen:
