Pied à coulisse à moiré

[3dsman]

Après avoir découvert cette vidéo je me dit que ça pourrait faire un super petit kit pour le lab
https://www.mojoptix.com/fr/2018/03/14/ ... sse-moire/
En plus on a un photoplotter capable de faire des tirages bien furieux en résol
L'idée serait de faire un pied a coulisse au format porte clef ou carte de visite.

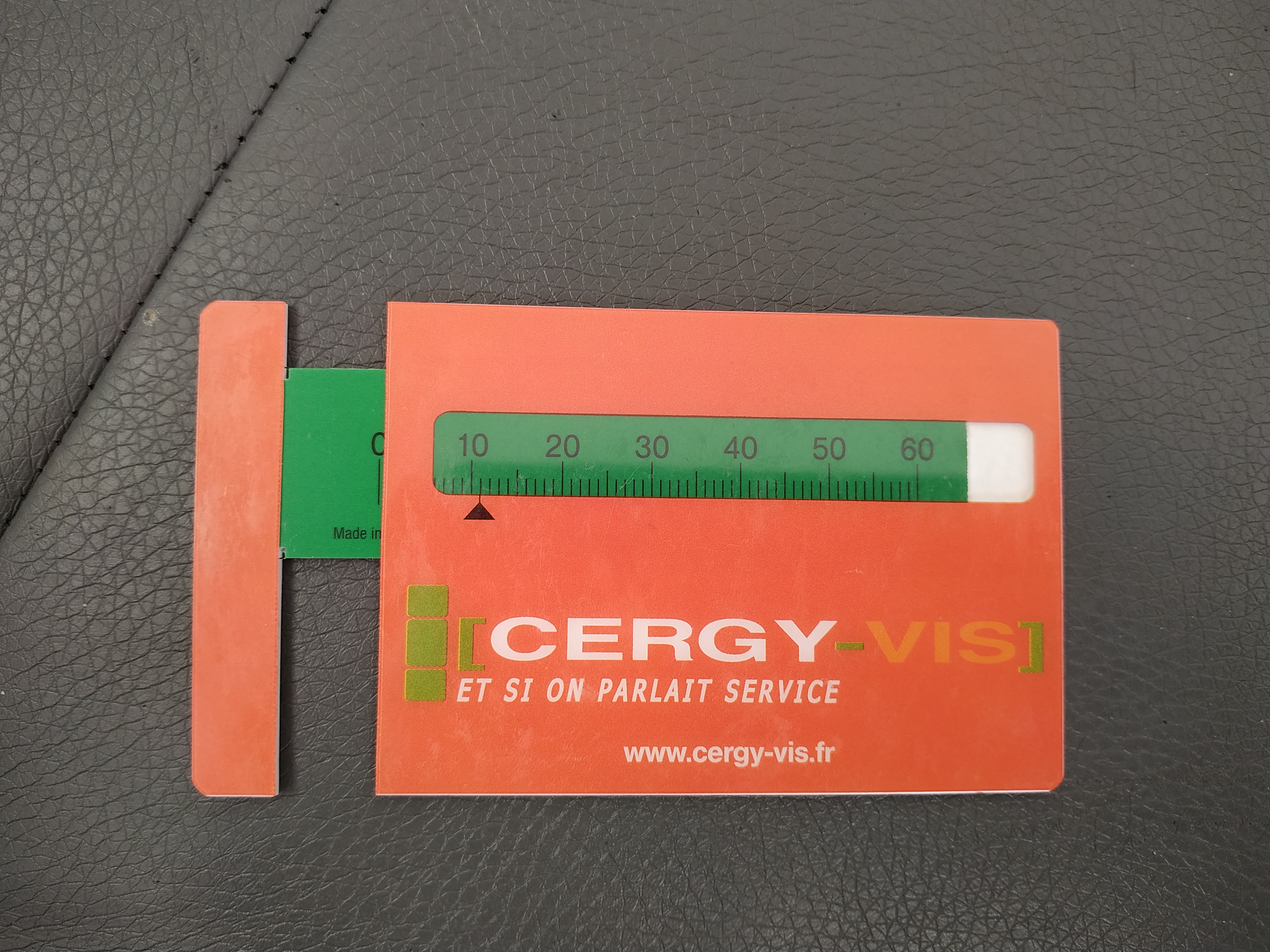

J'ai celui la sur moi depuis quelques années (goodies reçus au lab d'ailleurs )


je m'en sert de temps en temps mais bon, la précision c'est pas complétement son truc disons qu'il tiens le mm
Il y a pas mal de place perdue sur celui la, on devrait pouvoir faire un truc plus complet (peut être mixer avec le mesureur de forêts que j'avais fait y a quelques années et qui doit trainer a côté de la perceuse à colonne ?)

Si vous avez des idées complémentaires ...

[Eric]

Hello,


La précision et la finesse du photoplotter et des films associés permettront effectivement de faire un outil de mesure intéressant.


A) Suggestion de compléments fonctionnels pour le pied à coulisse à Moiré :
- jauge de profondeur (la tige qui sort à l'arrière de certains pieds à coulisse)
- vis de blocage

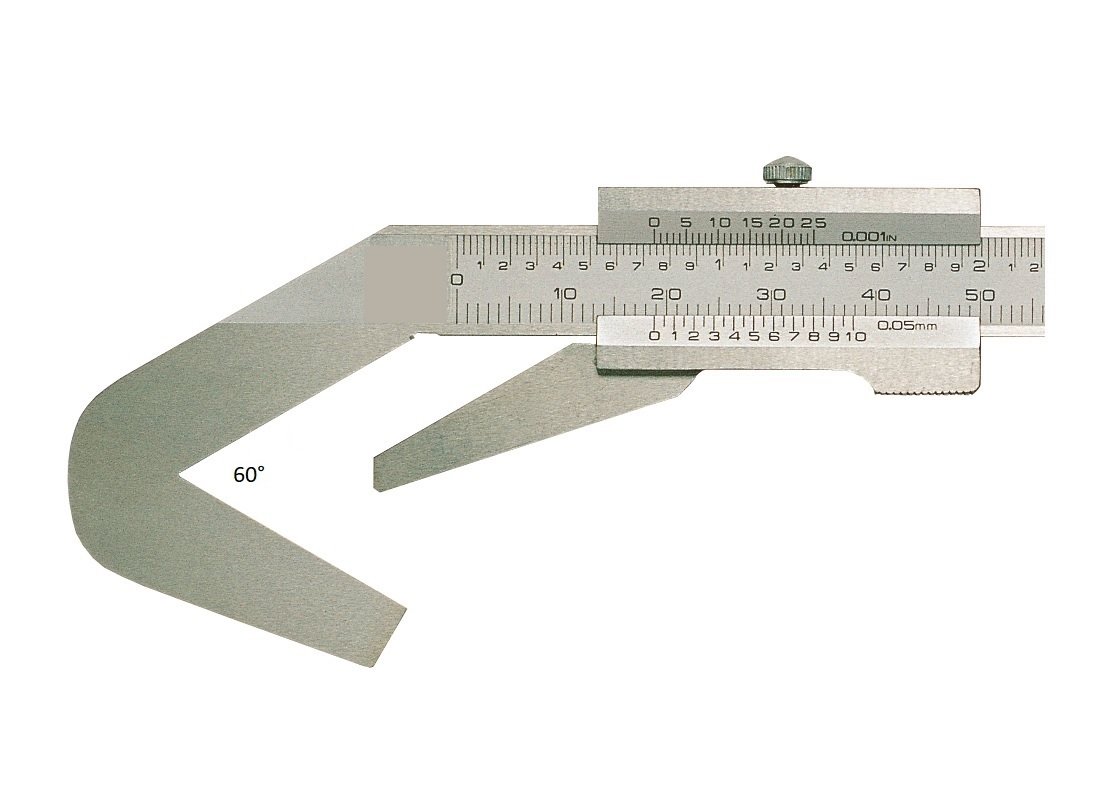

- second jeu de bras pour une mesure à 3 points (permet la mesure d'outils à 3 côtés, comme les fraises à 3 dents) https://images-na.ssl-images-amazon.com ... L1100_.jpg
ou des bras pointus pour mesurer en fond de filet.



******
B) Suggestion d'autres appareils de mesure dimensionnelle où l'ajout d'une échelle à Moiré donne un gain de précision :

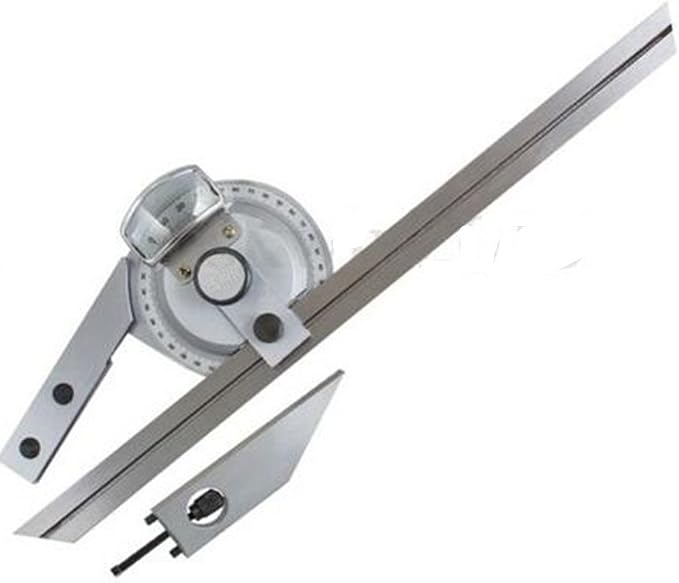

- équerre de mesure angulaire : https://images-na.ssl-images-amazon.com ... SX679_.jpg
https://www.fine-tools.com/angolfast.html

- jauge à rayons : https://m.galgage.com/Radius_Gauges_Use ... MOBILE.pdf

- jauge pour cordon de soudure et positionnement des pièces à souder
https://www.youtube.com/watch?&v=AiDw1xxJh5A
https://www.youtube.com/watch?v=5MgOZXbwKWk
https://www.youtube.com/watch?v=uV_LjUbIBxE

- jauge de mesure d'épaisseur (tissu, cuir, tôle)
https://www.microntooling.com/Thickness ... m20012.htm

- trusquin
https://www.amazon.fr/Metrica-45050-Tru ... 2620&psc=1

- Jauge de dessin ou à marquage parallèle (pour le bois)
https://www.fine-tools.com/anreisshilfe.html
https://www.fine-tools.com/veritas-marking-gauges.html

- jauge de réglage de toupie (autrefois avec vernier, désormais la plupart sont numériques)
https://www.amazon.fr/ZChun-num%C3%A9ri ... B07MCT1Z8S


******
C) Pour ce qui est des fonctions complémentaires (comme la mesure des diamètres de forets évoquée par 3dsman), on peut s'inspirer de ce qui existe déjà comme jauges dans le commerce, et assembler ces différents accessoires de mesure à l'aide d'une petite chaînette à billes https://www.amazon.com/Diameter-Include ... 590&sr=8-5

- jauge à courroies et à poulies pour courroies en V et dentées/crantées
https://www.indiamart.com/proddetail/ma ... 84348.html

- jauge à module https://www.alibaba.com/product-detail/ ... 11965.html (modules de 0,35 à 4,5)
https://www.rcm-machines.com/en/metric- ... 1,0/rczrlm

-jauge à diamètre de fil (ici en SWG)
https://www.youtube.com/watch?v=8jGjlKjF2vI

-jauge à diamètre intérieur (très pratique en tournage)
https://www.fine-tools.com/messkeil.html

- jauge pour diamètre de tuyaux de chauffage
https://creativegrids.com/acatalog/Meas ... R0029.html

- jauge de couture
https://www.youtube.com/watch?v=R5YMuDWrEso

- règle de marquage (avec découpes de type gabarit pour marquage précis)
https://www.fine-tools.com/incra.html

- petites jauges de diamètres et de rayons
https://www.fine-tools.com/radiusprueflehre.html
https://www.torros.fr/jauges-de-rayon-2 ... gJ_DfD_BwE

- jauge angulaire miniature
https://www.fine-tools.com/bevelgauge.html
https://www.indiamart.com/proddetail/kr ... 52912.html

- traceur de centre
https://www.fine-tools.com/zentrumsfinder.html

-testeur de filetage métrique (M2,5 à M12 et M10 x 1) et gaz 1/8" à 1" 1/2 (intérieur /extérieur) peut être réalisé en impression 3D ou en utilisant des pièces témoin.
Exemple d'un produit approchant :
https://www.manomano.fr/p/plaque-de-cal ... es-1035968
https://www.legallais.com/produit/plaqu ... tage/17787

- jauge étagée pour mesure de diamètre intérieur de tuyaux et joints plats, toriques ou à lèvres (tous les trucs mous en fait)
Je n'ai pas trouvé de produit existant mais cela pourrait ressembler à un forêt à étages comme celui-ci :
https://www.quincaillerie.pro/images/15 ... 104900.png mais bicônique (pour avoir deux fois plus de valeurs de mesure).
L'incrément par étage pourrait être de 1 mm avec les diamètres de départ suivant 2, 2,25 2,50 2,75 mm (soit 4 pyramides en tout) avec un diamètre maximum entre 30 et 40mm par exemple.
En impression 3D ou en tournage alu, c'est assez facile à faire.


Eric
