Planétarium

Messagepar tibog » 26 juil. 2020, 10:29

Explication Zenos sur chat:
tu as le projecteur (qui projete de biais, normal)
c'est le 1er bloc
et un second bloc avec une optique qui joue le role de condenseur et qui récupère l'image en sortie de projecteur, un prisme pour renvoi d'angle et un fish-eye pour la projection
il faut donc faire un setup méca pour ajuster l'angle du projecteur (pour sortir l'image horizontale en gros), la distance entre le projecteur et le second bloc optique avec le condenseutr
ainsi que la hauteur de celui ci (pour le placer sur l'axe optique)
voir placer le fish-eye en tant que 3eme bloc
pour jouer sur la distance condenseur-fish-eye
l'idée est de faire un setup un peu versatile (à défaut d'être universel) pour etre adaptable à un changement de projecteur par exemple
mais aussi pour simplifier la mise au point
ellyan avait pensé à un système sur charnière pour l'inclinaison du projecteur
et pour la translation du bloc optique : des rails igus
simple et pas cher
se verrouille avec une simple vis de pression
le tout sera intégré dans un flight-case et déplacé régulièrement
un pc sera intégré dans le flight case aussi
et idéalement un système de sonorisation
(pas gros hein, c'est une demi sphere de 5-6m de diamètre max)


Liens 3dsman sur des projets planétarium:
https://sites.google.com/site/lmdsplane ... projection
http://www.lss-planetariums.info/index. ... e=lss-bloc
Avatar de l’utilisateur
tibog
Electrolab::CA
Messages : 22
Enregistré le : 06 déc. 2017, 19:33

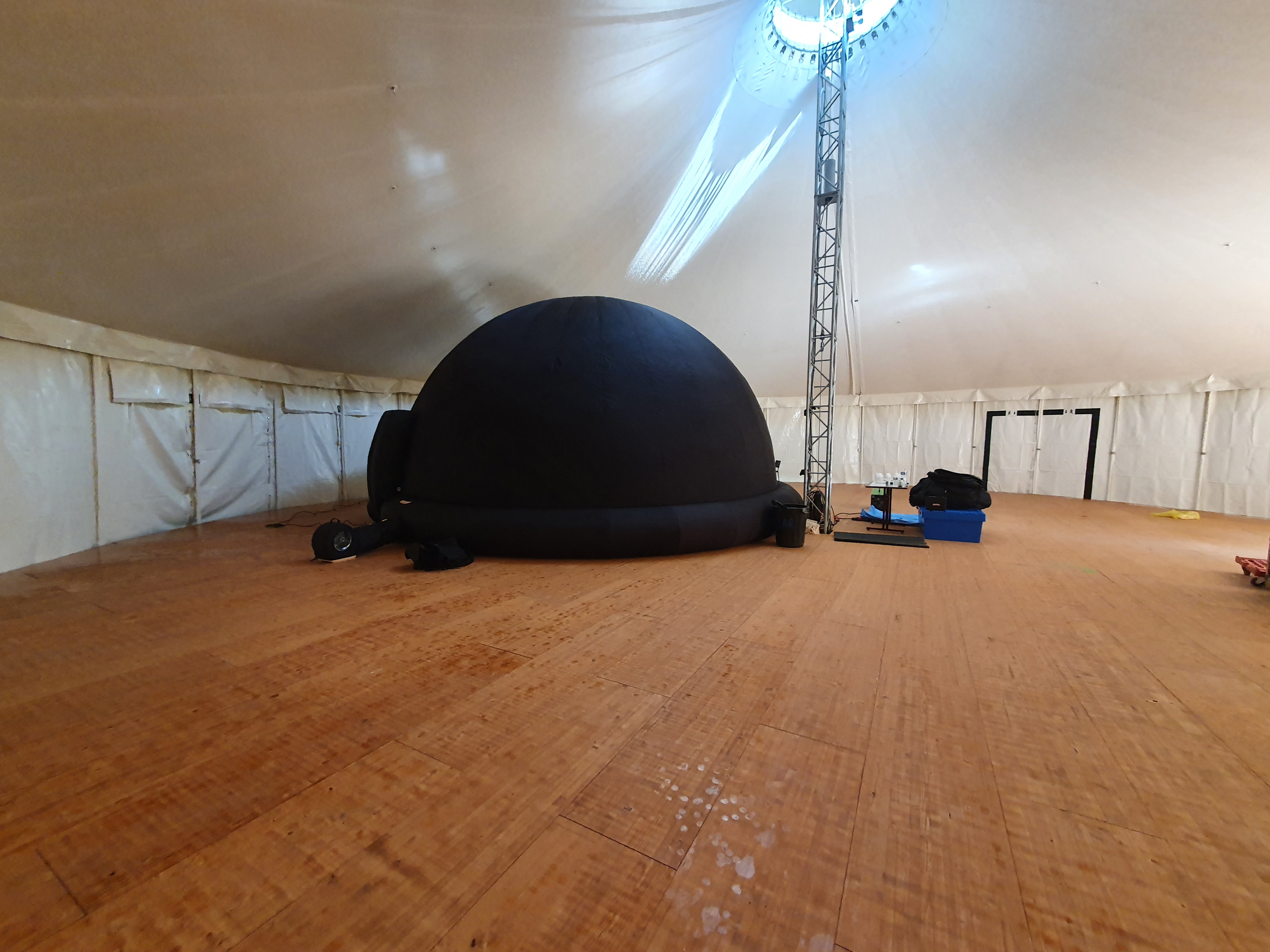

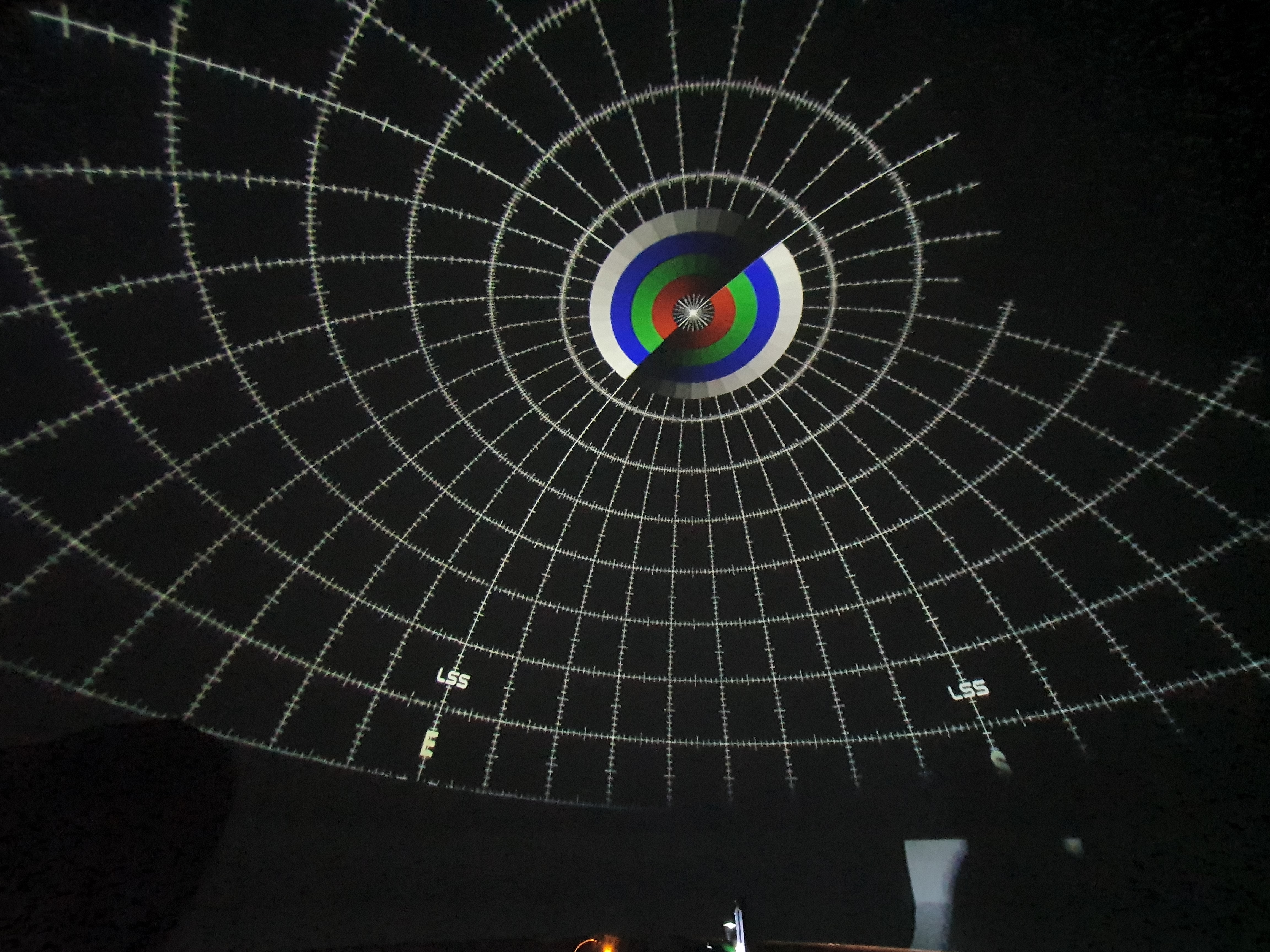

Test du proto en conditions réelles au PAE

Messagepar tibog » 16 janv. 2021, 10:09

Petit CR de Zenos à venir :)
Fichiers joints
Avatar de l’utilisateur
tibog
Electrolab::CA
Messages : 22
Enregistré le : 06 déc. 2017, 19:33

Conception 3D du casing

Messagepar tibog » 16 janv. 2021, 10:11

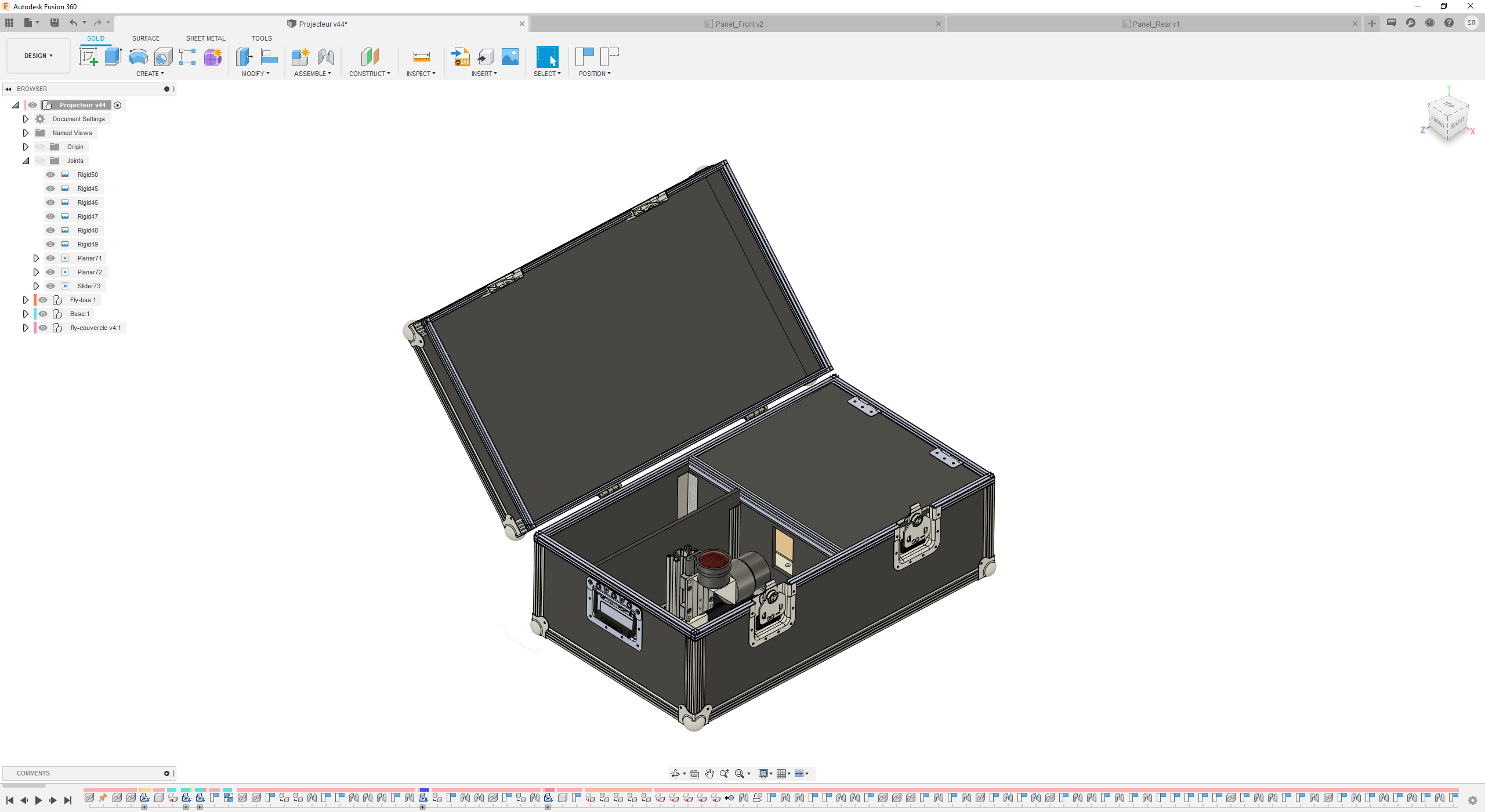

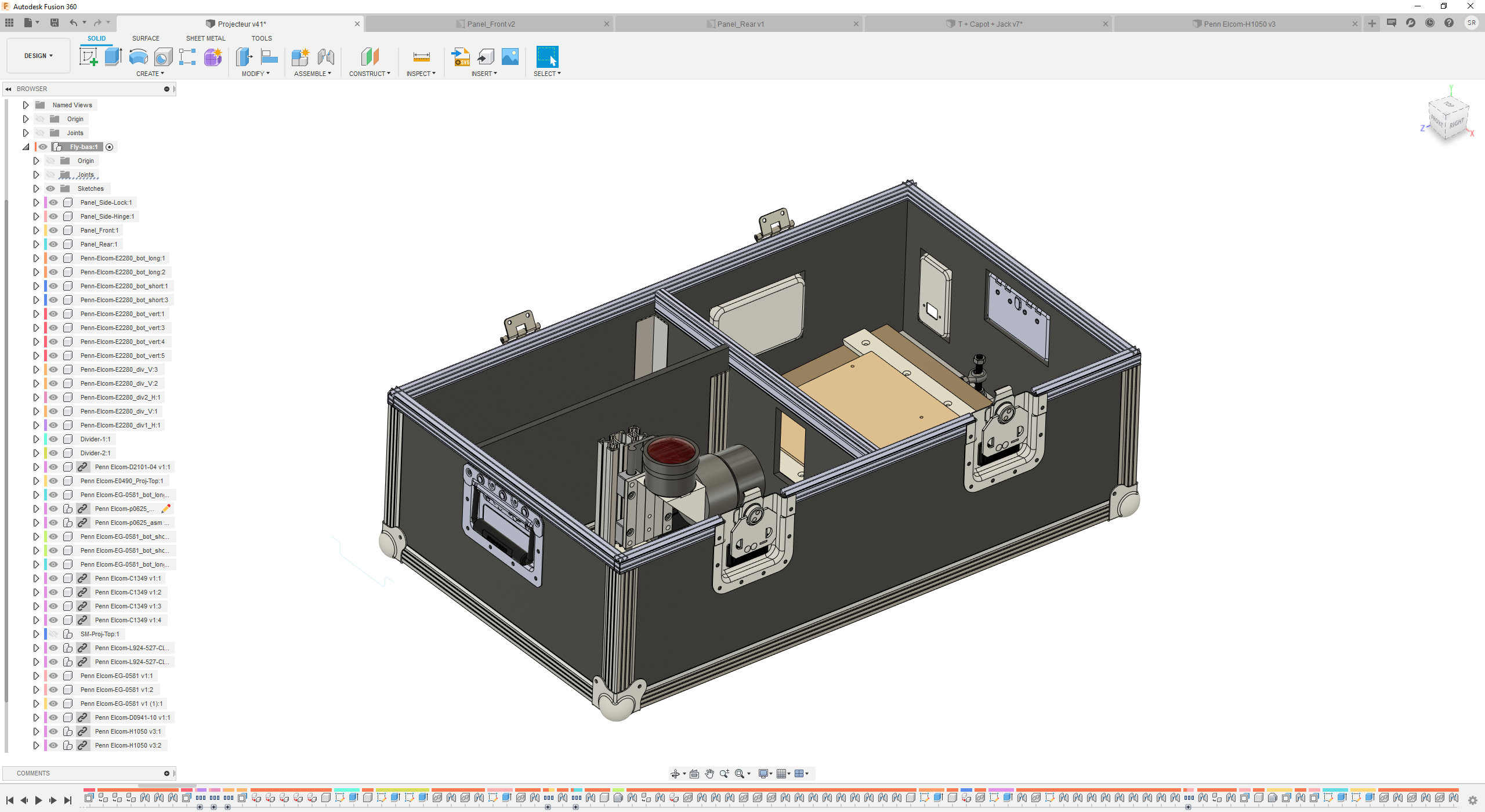

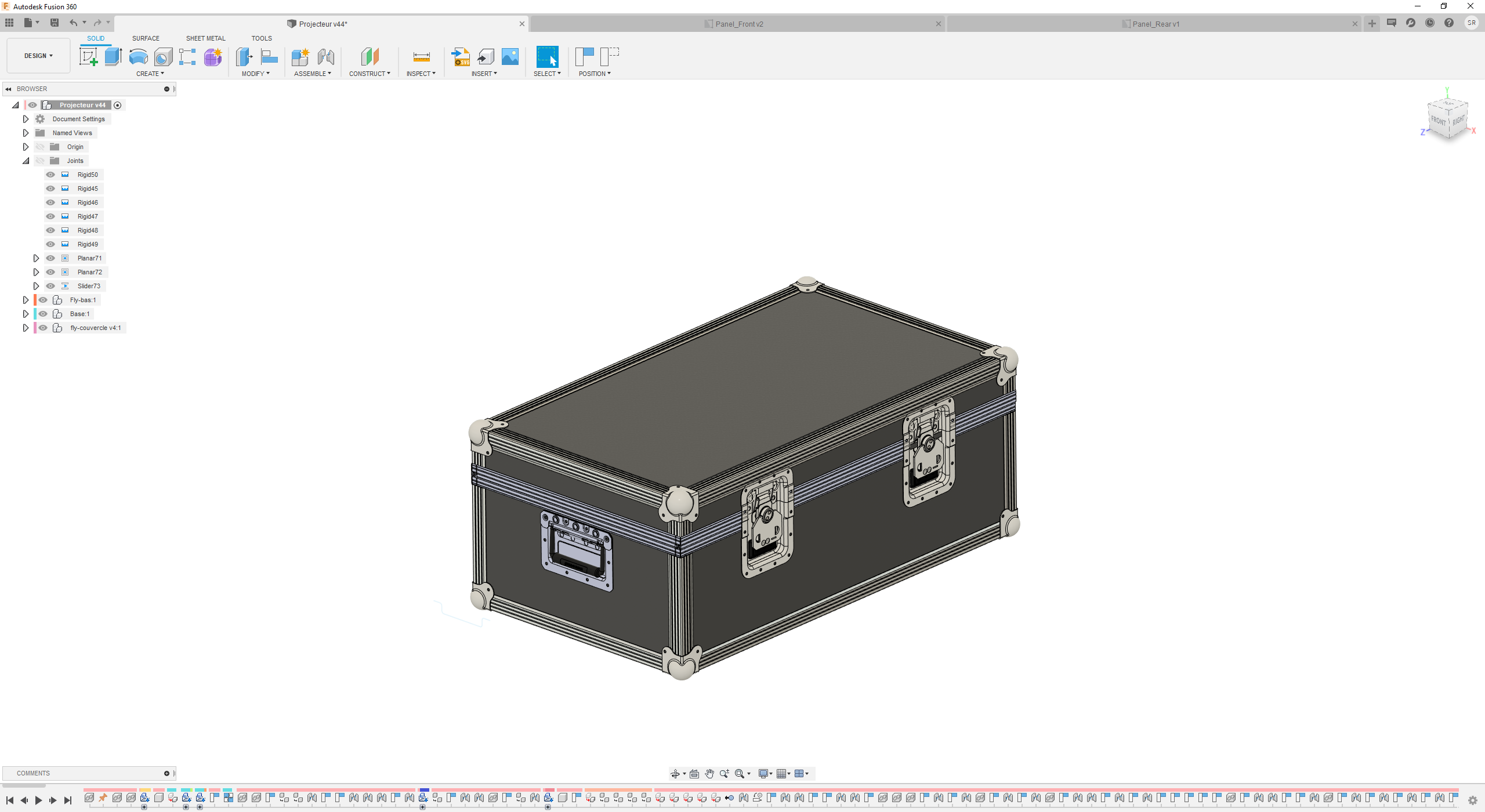

3D du casing fait par Zenos
Fichiers joints
Image collée à 2021-1-13 21-42.png
Image collée à 2021-1-13 21-42.png (766.37 Kio) Vu 56 fois
Image collée à 2021-1-13 21-42(1).png
Image collée à 2021-1-13 21-42(1).png (766.37 Kio) Vu 56 fois
Image collée à 2021-1-13 23-37.png
Image collée à 2021-1-13 23-37.png (462.76 Kio) Vu 56 fois
Image collée à 2021-1-13 23-37(1).png
Image collée à 2021-1-13 23-37(1).png (514.06 Kio) Vu 56 fois
Image collée à 2021-1-13 23-37(2).png
Image collée à 2021-1-13 23-37(2).png (538.58 Kio) Vu 56 fois
Avatar de l’utilisateur
tibog
Electrolab::CA
Messages : 22
Enregistré le : 06 déc. 2017, 19:33

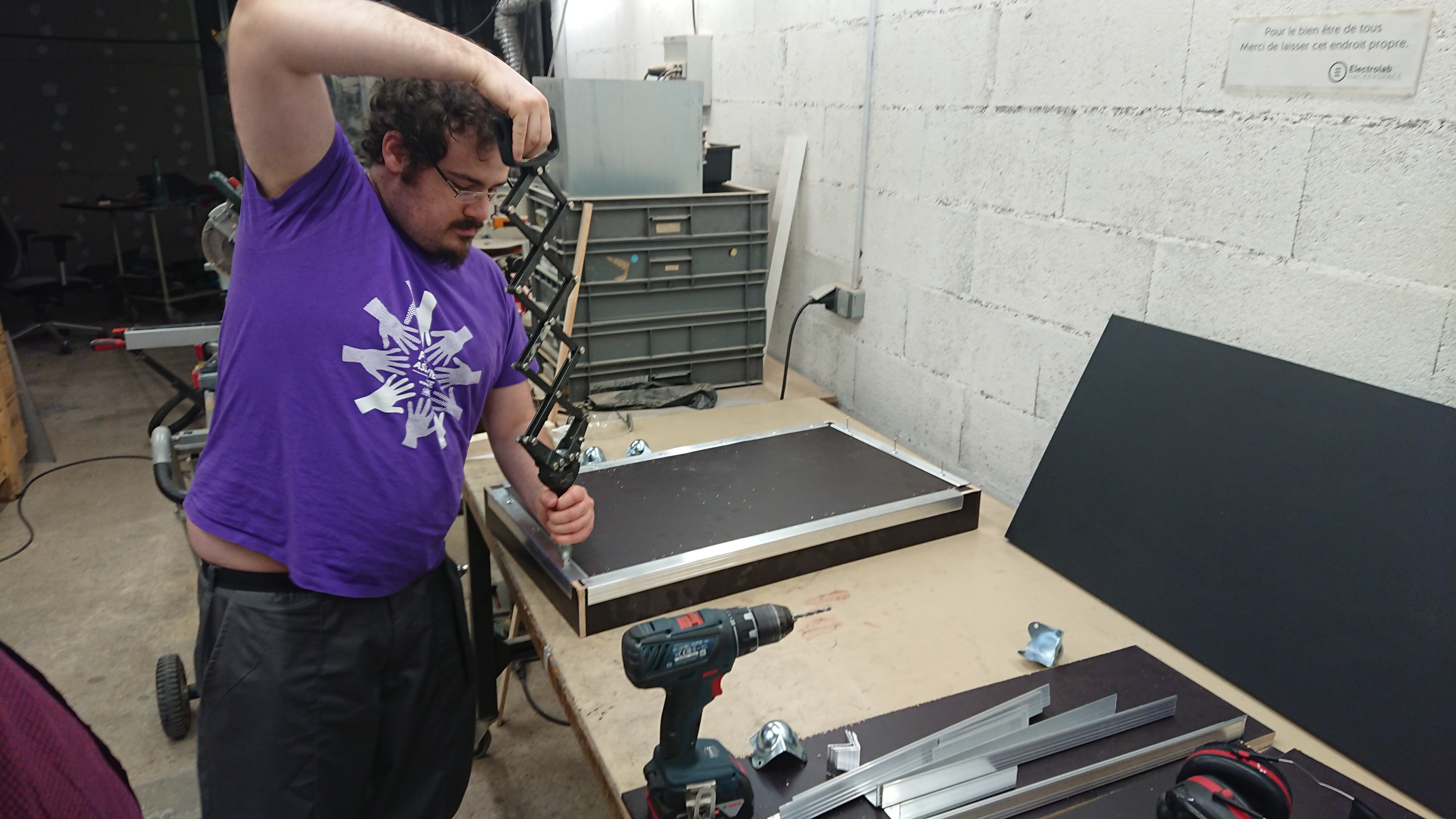

Réalisation du casing

Messagepar tibog » 16 janv. 2021, 10:21

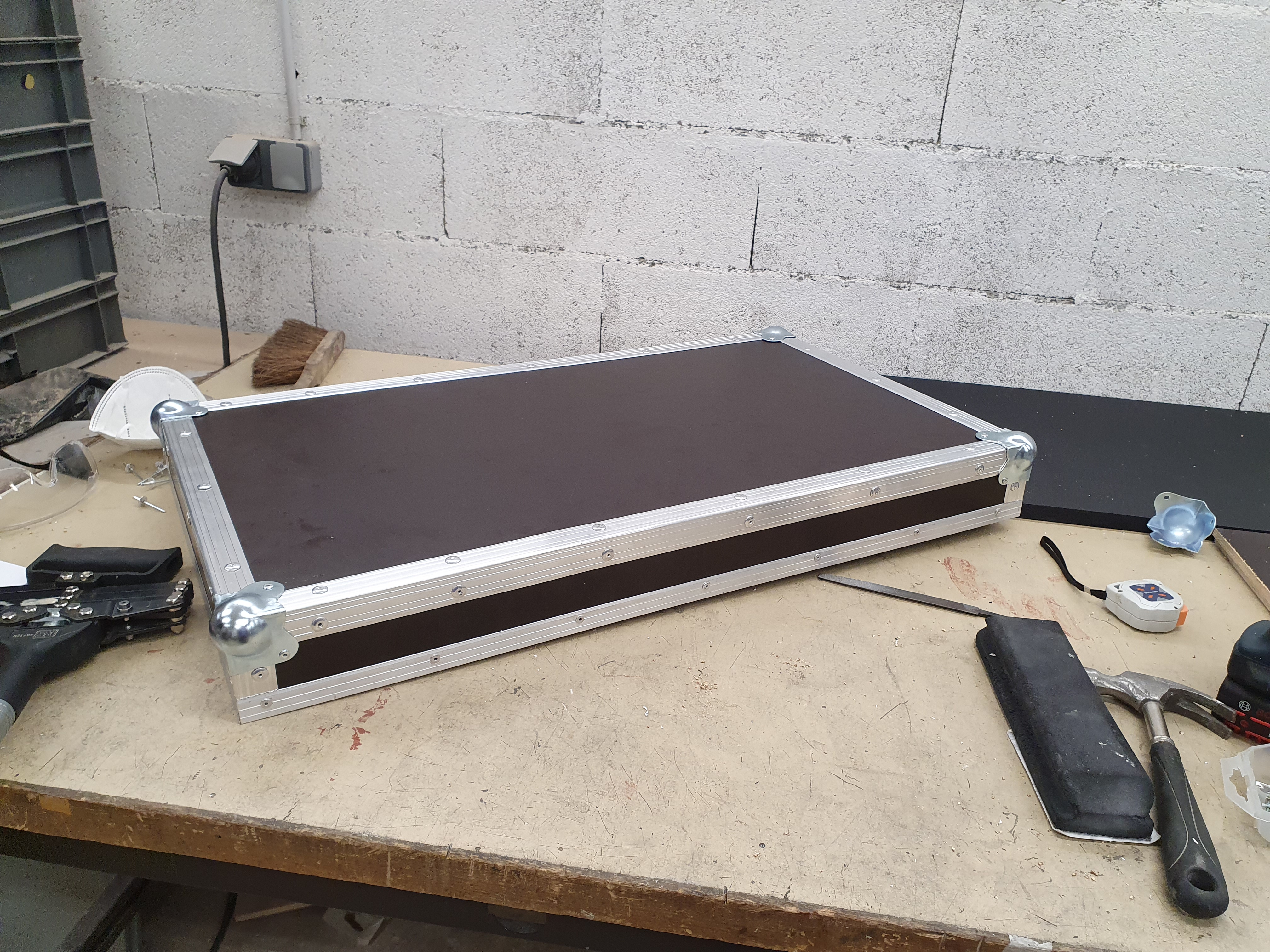

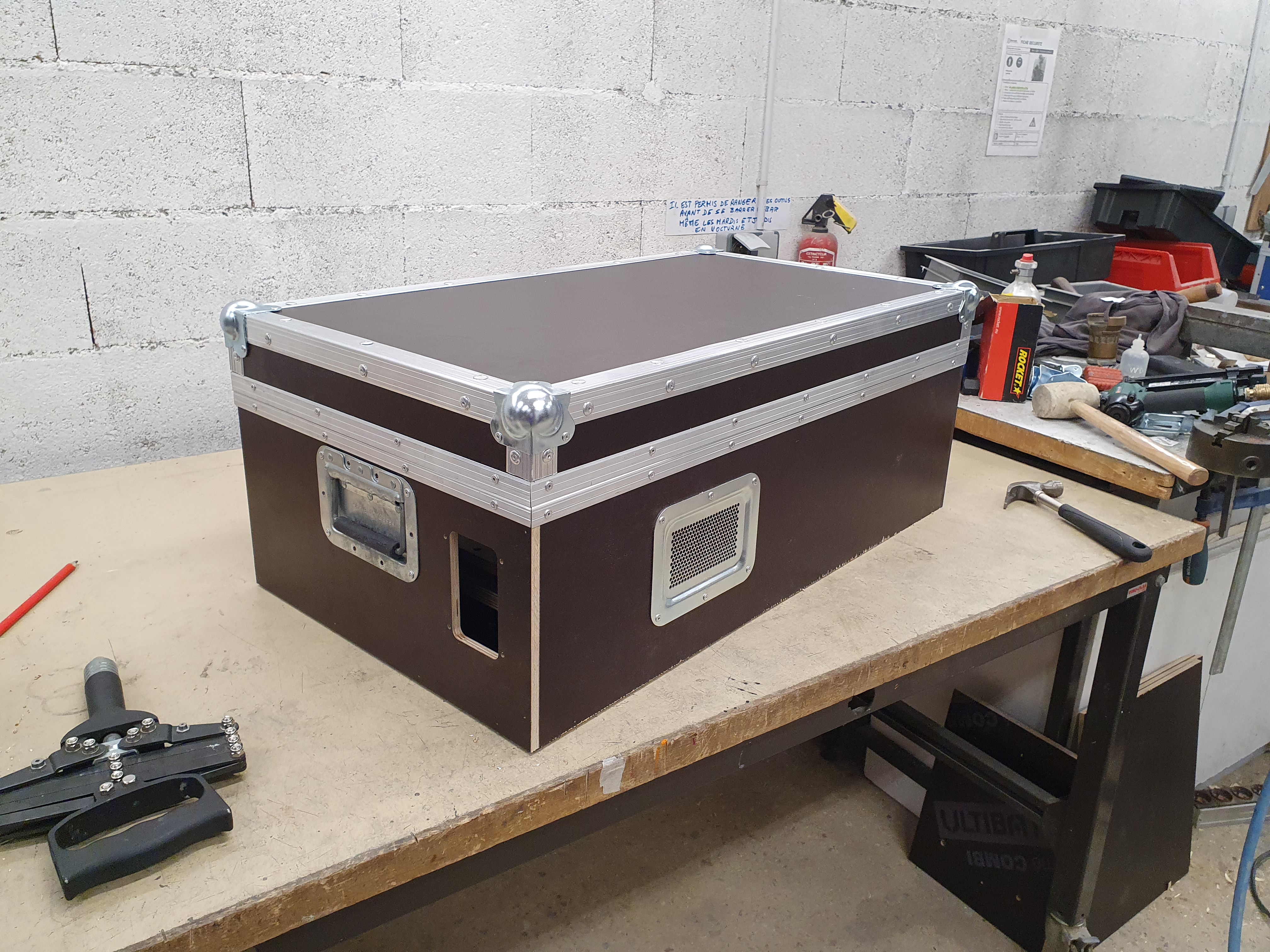

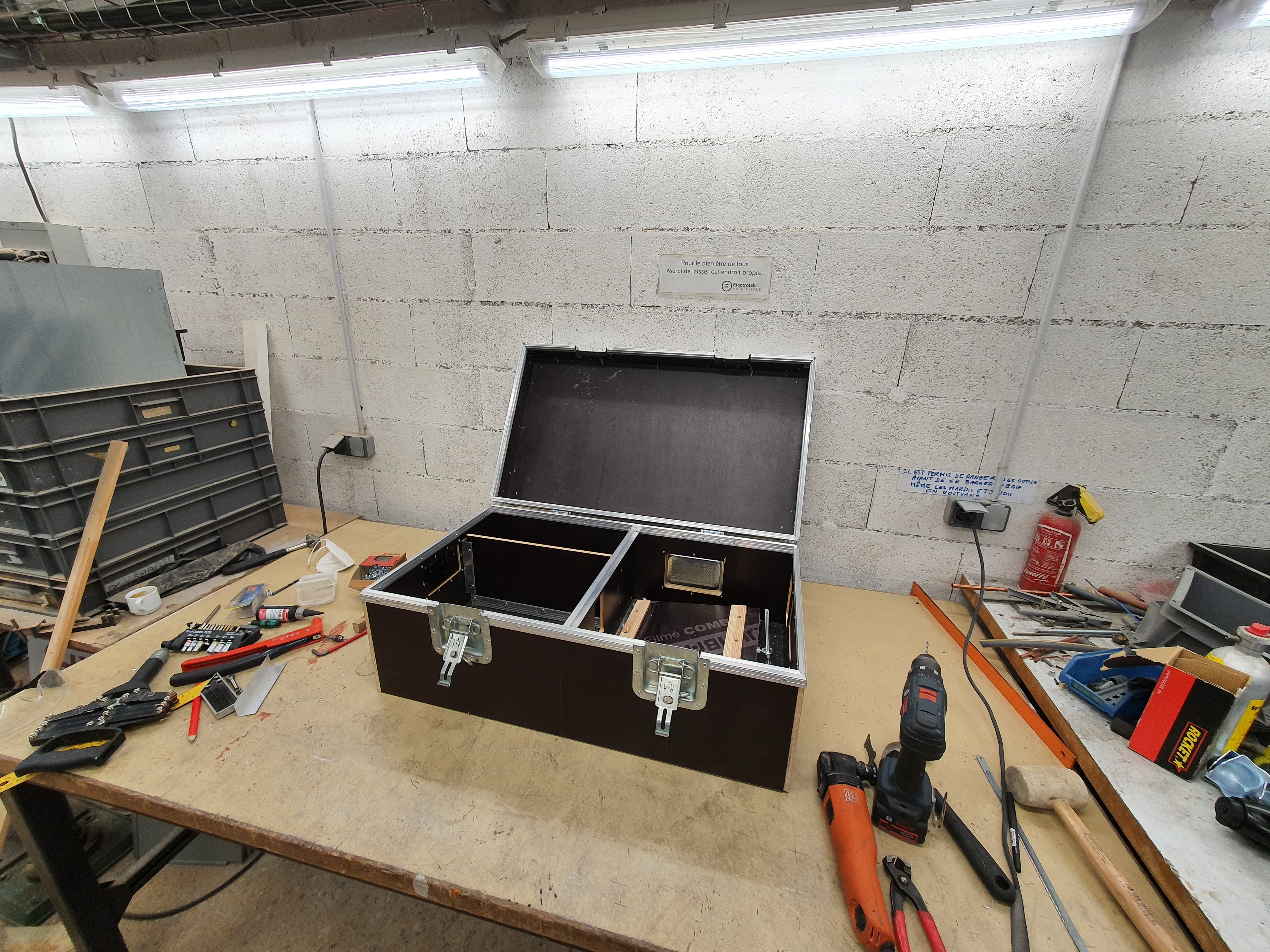

Réalisation du casing par Zenos. Juste la classe !
