bnc pour scope tektro TDS 210

Règles du forum
Cette section est destinée a recueillir toutes les discutions qui n'ont pas leur place ailleurs: sites web intéressants, histoires persos,...
Pour vos petites annonces et les fournisseurs de matériaux et d'outillages préférez les sous sections spécialisées
Avatar de l’utilisateur
marc
Messages : 470
Enregistré le : 14 mars 2017, 15:05

bnc pour scope tektro TDS 210

Messagepar marc » 08 avr. 2018, 11:53

yop all & Steve

il semblerait que les connecteurs coax de rechange des TDS 210 soient des "73100-0105" molex (ceux utilisés par Tektro sont des AMP)
J'ai une paire de ces connecteurs qui m'ont été livrés avec un ampli pennywhistle il y a quelques décennies, que je j'avais fondetiroirisé depuis lors

j'en commande une paire lors de la prochaine commande Farnell (car RS n'en vend pas) et je confirme la chose... mais la probabilité frise les 200%
Marc
Avatar de l’utilisateur
marc
Messages : 470
Enregistré le : 14 mars 2017, 15:05

Re: bnc pour scope tektro TDS 210

Messagepar marc » 09 avr. 2018, 11:06

Autre surprise au démontage du 210 : la pièce de rappel de gnd du pcb vers l'écran, ainsi que le fil de raccordement du gnd "signal" vers la terre (modif qui a valu à tektro un rappel d'anthologie) avait été supprimée par le bricolo qui avait tenté de changer les connecteurs d'entrée.
Pis encore, le chassis avait été tordu à la pince pour une raison qui m'échappe

sans ce rappel de masse, la mesure d'un appareil électrique peut provoquer un court-jus entre le gnd de l'appareil en test et la piste de raccordement de l'entrée gauche vers la masse... le pcb sert de fusible, et éventuellement l'utilisateur en cas de ddp et de défaut de terre.

vu la façon dont ces appareils ont manifestement été maintenus, un contrôle visuel serait souhaitable (lors d'une opération "changement de connecteurs bnc" par exemple)
Marc
Avatar de l’utilisateur
Steve
Electrolab::CA
Messages : 828
Enregistré le : 26 sept. 2016, 00:08
Référent : Zone Meca

Re: bnc pour scope tektro TDS 210

Messagepar Steve » 20 avr. 2018, 15:36

Oui, on peut éventuellement planifier une petite session de retapage de scopes un de ces jours, éventuellement avec Betamachine qui en ont encore beaucoup.
Pas que ce sont de super bêtes de course, mais ils sont bien pratique et j'y suis attaché sentimentalement - premier scope numérique que j'ai eu le droit de toucher, l'a fallu attendre pas mal d'années après le bac :-P.
En l'état, sans check/fix du rappel de masse et sans nouvelles BNCs pour beaucoup, on ne peut juste rien en faire (sauf 1 qui n'était pas dans la série maudite).
Heureusement qu'ils ne prennent pas trop de place !
Avatar de l’utilisateur
marc
Messages : 470
Enregistré le : 14 mars 2017, 15:05

Re: bnc pour scope tektro TDS 210

Messagepar marc » 22 avr. 2018, 12:21

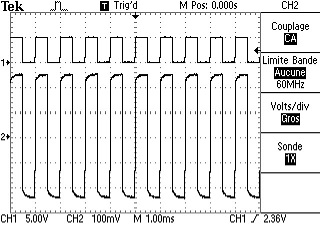

je n'aurais qu'un mot :



reste qu'à part un soft du commerce, je n'ai pas trouvé de moyen simple pour capturer un flux sériel sous Windows et enregistrer dans un fichier.
Sous linux, en revanche, no problem

Marc
Avatar de l’utilisateur
rude_ulm
Electrolab::Membre
Messages : 125
Enregistré le : 03 mars 2017, 10:52

Re: bnc pour scope tektro TDS 210

Messagepar rude_ulm » 23 avr. 2018, 14:55

J'ai fait un programme qui fait récupère un flux série sous windows, et peut être qu'avec une petite modif ça pourrait aller pour toi ?
Y faut récupérer quoi ?

Dom
Avatar de l’utilisateur
marc
Messages : 470
Enregistré le : 14 mars 2017, 15:05

Re: bnc pour scope tektro TDS 210

Messagepar marc » 08 mai 2018, 09:25

désolé, Dom, j'ai loupé ta réponse

oui, je suis intéressé (j'ai trouvé un script python qui roule, mais il est un peu spartiate)
en fait, j'ouvre un fichier, je lance l'émission sérielle en appuyant sur un bouton du scope, et j'attends que le transfert se fasse. Il ne reste plus qu'à fermer le fichier.
si tout se passe bien, il n'y a aucun garbage.
En gros, l'équivalent du mode "capture on" de tous les bons softs de communication asynchrone de ma folle jeunesse.
Le flux arrive, si j'ai bonne mémoire, en 19200, 8 bits, un stop, pas de parité, soft flow control puisque sur deux fils uniquement. Que du classique

Marc
Avatar de l’utilisateur
Chuipa
Messages : 29
Enregistré le : 07 mai 2018, 23:03

oscilloscope tektro

Messagepar Chuipa » 08 mai 2018, 18:19

Bonjour à tous,

Simplement pour dire Merci à marc pour la photo sans qui je n'aurrais pas pu me remémorer de vieux souvenir d'enfance. Car au début, je pensais que vous parliez de microscope électronique...

Et aussi pour dire que ca a l'air vachement mieux la sortie série :super: . A l'école on utilisais une pauvre disquette. Que de bon souvenir...

Avec mes encourragements, je vous souhaite une bonne fin de journée.
Avatar de l’utilisateur
rude_ulm
Electrolab::Membre
Messages : 125
Enregistré le : 03 mars 2017, 10:52

Re: bnc pour scope tektro TDS 210

Messagepar rude_ulm » 09 mai 2018, 14:26

Ton interface série est un "vrai" RS232 ou un USB ?

Dom
Avatar de l’utilisateur
rude_ulm
Electrolab::Membre
Messages : 125
Enregistré le : 03 mars 2017, 10:52

Re: bnc pour scope tektro TDS 210

Messagepar rude_ulm » 09 mai 2018, 18:18

Voici le soft
Il est livré en l'état sans aucune garantie ni mode d'emploi
Il ne doit pas être utilisé dans un cadre professionnel ou commercial

Il faut mettre le fichier config avec l'exécutable et le modifier selon ses besoins

Chez moi ça fonctionne sur un PC avec W10

Pour sauvegarder la réception, faire un copier coller de la zone de texte qui peut être kolo-sale

Dom
Fichiers joints
Terminal.zip
(272.88 Kio) Téléchargé 19 fois
Avatar de l’utilisateur
marc
Messages : 470
Enregistré le : 14 mars 2017, 15:05

Re: bnc pour scope tektro TDS 210

Messagepar marc » 09 mai 2018, 21:56

merci beaucoup

c'est sacrément spartiate... mais utilisable :-)

je fais un saut au lab jeudi pour m'usiner le capotage (matériau fr4, fraise de 3 "deux flutes")
Marc
